تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: FB-11-PB-6-2 * MPO / F-LC-240M3-A
شروط الدفع والشحن
الحد الأدنى لكمية: 20 قطعة
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
مواد الإسكان: |
البلاستيك |
لون السكن: |
أكوا |
الواجهة الأمامية: |
LC |
وضع الألياف: |
الوضع المتعدد |
نوع الألياف: |
OM3 |
نوع التوصيل: |
متصلة مسبقًا |
قطبية: |
أ |
نوع MPO: |
أنثى |
المعيار: |
ISO/IEC 11801، TIA/EIA568-C.2 |
الكثافة: |
96 ألياف (LC) |
مواد الإسكان: |
البلاستيك |
لون السكن: |
أكوا |
الواجهة الأمامية: |
LC |
وضع الألياف: |
الوضع المتعدد |
نوع الألياف: |
OM3 |
نوع التوصيل: |
متصلة مسبقًا |
قطبية: |
أ |
نوع MPO: |
أنثى |
المعيار: |
ISO/IEC 11801، TIA/EIA568-C.2 |
الكثافة: |
96 ألياف (LC) |

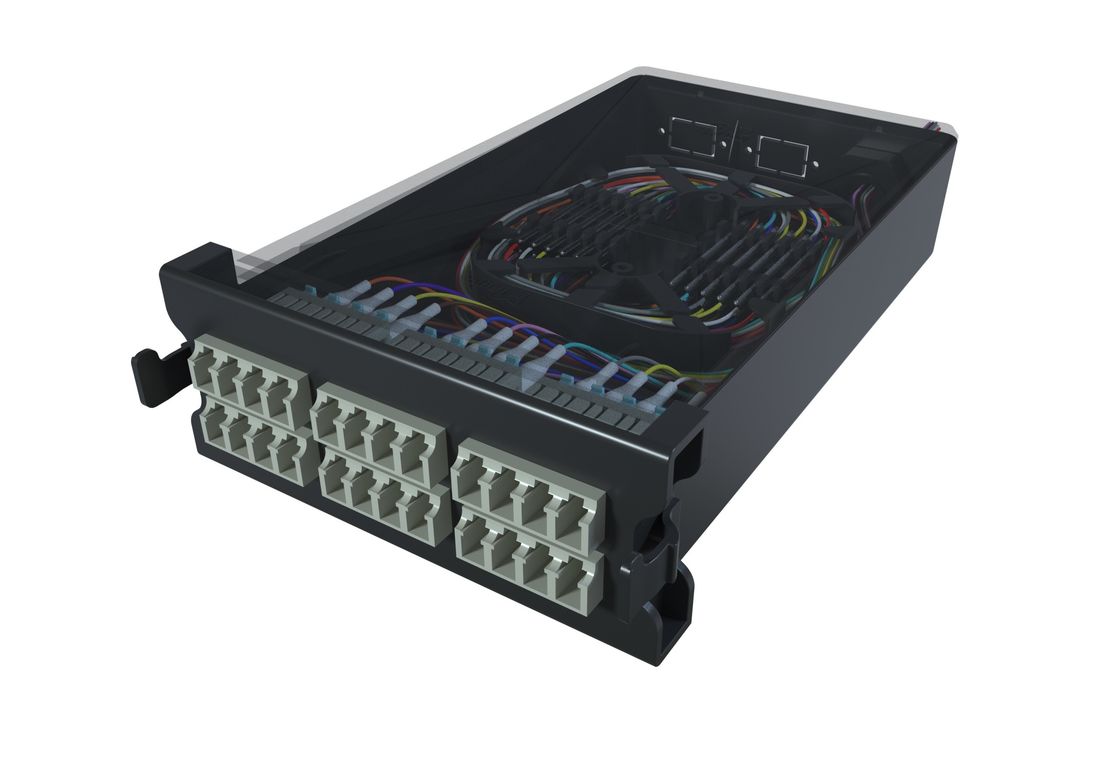

السلسلة السحرية HD96 كاسيتة الألياف البصرية كاسيتة لوحة التصحيح السحرية
HD96 كاسيت الألياف البصرية يوفر توزيع كابل مركزي إلى غرف الإدارة وغرف المعدات ونقاط معلومات مركز البيانات في نظام الكابلات المهيكلة المباني الذكية.يتجاوز جميع المعايير المحددة في IEC 61754، معايير IEC 61755
يمكن تثبيت الكاسيت في سلسلة Magic Modular Patch Panels ، تستخدم في تركيبة مع ربط الألياف الضوئية ، وكابلات الألياف الضوئية MPO / MTP قبل الموعد والكابلات المربعة بالألياف الضوئية ،وتوفير أداء عال، مدخلات ومخارج عالية الكثافة لمواقع معلومات الألياف البصرية.
هناك كلاهماالتقطيب والإنهاء المسبقالنوع الأول يدعم24 صلبة، بينما يقدم هذا الأخير مجموعة متنوعة من النماذج، مثل:MPO/MTP إلى SC و LCD و MPO/MTP و OS2 و OM3 و OM4 و OM5. مع محول LC في الاستخدام، فإنه يمكن أن تستوعب96 ألياف في 1 وحدة، والتي تحقق الاستخدام الأمثل للمساحة وتوفر ضمانات قوية لتثبيت الكابلات المنظمة والصيانة والإدارة.
خصائص كاسيتات الألياف الضوئية
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| المواصفات | OM3/OM4 | 0M5 | (جي)657.A2 LC-PC | (جي)657.A2 LC-APC | |
| السعة | 24 جوهر | 24 جوهر | 24 جوهر | 24 جوهر | |
| الخلف | المرفق | 2 × MPO/MTP الإناث | 2 × MPO/MTP الإناث | 2 × MPO/MTP الإناث | 2 × MPO/MTP الإناث |
| نوع الجهاز نوع الطحن |
خسارة منخفضة، PC 0 ̊ | خسارة منخفضة، PC 0 ̊ | خسارة منخفضة، APC 8 ̊ | خسارة منخفضة، APC 8 ̊ | |
| خسارة الإدراج IL (معتادة) | ≤ 0.15 ديسيبل | ≤ 0.15 ديسيبل | ≤ 0.18 ديسيبل | ≤ 0.18 ديسيبل | |
| خسارة الإدراج IL (حد أقصى.) | ≤ 0.30dB | ≤ 0.30dB | ≤ 0.30dB | ≤ 0.30dB | |
| خسارة العائد RL (عادة) | ≥ 35 ديسيبل | ≥ 35 ديسيبل | ≥ 70 ديسيبل | ≥ 70 ديسيبل | |
| خسارة العائد RL (دقيقة) | ≥ 30 ديسيبل | ≥ 30 ديسيبل | ≥ 65dB | ≥ 65dB | |
| طريقة الاتصال | أ، ب، ت | أ، ب، ت | أ، ب، ت | أ، ب، ت | |
| رمز الألوان | أكوا، فيوليت | خضراء الليمون | أسود | أسود | |
| الجبهة | المرفق نوع الطحن |
24 × LC PC 0 ̊ | 24 × LC PC 0 ̊ | 24 × LC PC 0 ̊ | 24 × LC APC 8 ̊ |
| كتل الألياف | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| خسارة الإدراج IL (معتادة) | ≤ 0.10dB | ≤ 0.10dB | ≤ 0.10dB | ≤ 0.10dB | |
| خسارة الإدراج IL (حد أقصى.) | ≤ 0.25 ديسيبل | ≤ 0.25 ديسيبل | ≤ 0.25 ديسيبل | ≤ 0.25 ديسيبل | |
| خسارة العائد RL (عادة) | ≥ 40 ديسيبل | ≥ 40 ديسيبل | ≥ 50 ديسيبل | ≥ 75 ديسيبل | |
| خسارة العائد RL (دقيقة) | ≥ 35 ديسيبل | ≥ 35 ديسيبل | ≥ 45 ديسيبل | ≥ 65dB | |
| أنبوب | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| رمز الألوان | أكوا، فيوليت | خضراء الليمون | الأزرق | أخضر | |
| مادة السترة | PEI | PEI | PEI | PEI | |
| غطاء الغبار (ثنائي) | أبيض أو شفاف | أبيض أو شفاف | أبيض أو شفاف | أبيض أو شفاف | |
| رموز الألوان لـ Fan-Out الألياف |
IEC 60304 | IEC 60304 | IEC 60304 | IEC 60304 | |
| كمية المضخات | 2 × 12 قلب | 2 × 12 قلب | 2 × 12 قلب | 2 × 12 قلب |
