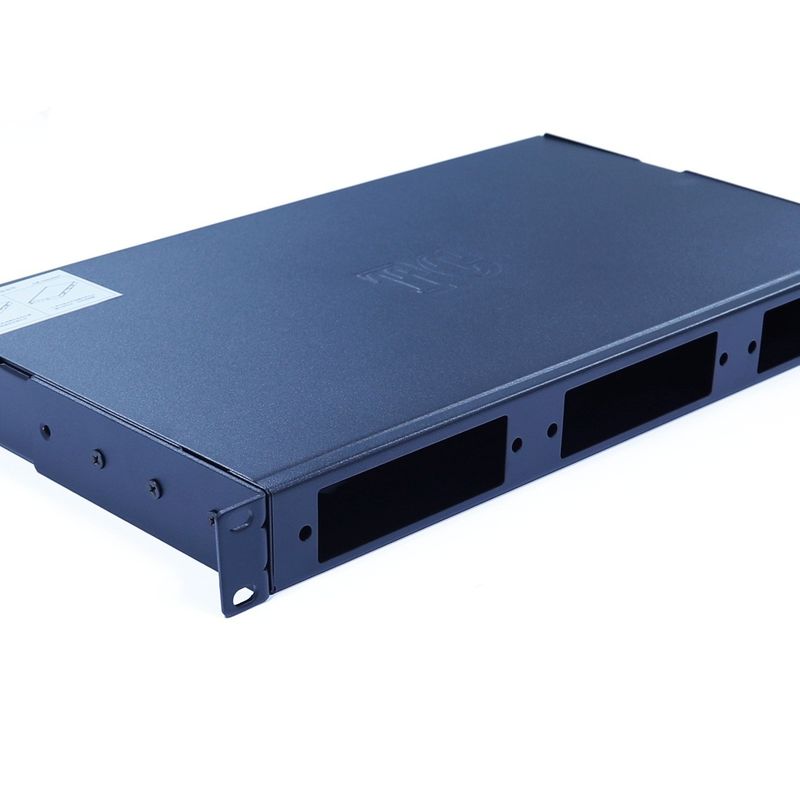

لوحة تصحيح الألياف البصرية مثبتة على 1U 48 Core

لوحة التشغيل المثبتة للفايبر البصرية

تم تصميم لوحة التشغيل الثابتة للألياف الضوئية للتشابك الاندماجي وتثبيت الموصلات وتعديل الرابط البصري وتخزين الحبال الزائدة وحماية الألياف الضوئية.

لوحة التصحيحيقدم 4-48 منفذ داخل رف 1U مقترنة مع طبق التوصيلمع دعم لربط الألياف الضوئية وتركيبها.

تتوفر ألواح تركيب مختلفة للتكوين مع مجموعة متنوعة من ألواح التصحيح الضوئي ذات الكثافة العالية من أنواع مختلفة.

خصائص المنتج


جميع المنتجات تلتزم بدقة بمتطلبات YD/T778-2011 "إطار توزيع الألياف الضوئية":

• لوحة TC الألياف الضوئية التصحيح يدعم كل منالمثبتة على الرف والمثبتة على الحائط، مما يوفر مرونة عالية للكابلات المهيكلة
• الألياف البصرية محمية على طول الطريق لضماننصف قطر الانحناء أكثر من 40 ملمويكون الأداء خالياً من تأثير الكابلات
• يقدم لوحة التصحيح الألياف الضوئية اتصالًا مباشرًا ومتقاطعًا للألياف الضوئية الداخلية / الخارجية في الشبكات الأفقية والعمود الفقري.
• لوحة التصحيح تتطابق مع ثلاثة ألواح الألياف الضوئية وتستوعب4-48 ميناءلمتطلبات مختلفة
• لوحة التصحيح الواحدة تضم أكثر منأربعة أجهزة لتحويل الألياف الضوئية;
• يضمن الهيكل المكون من وحدات مكبلة أنه يمكن إزالة المقبضات من الأمام وربطها مباشرة بكابلات الألياف الضوئية المنتهية مسبقًا وألياف التصحيح ،وبالتالي تسريع وتبسيط تركيب وصيانة;
• وعاء التوصيل المدمج يحتوي على ما يصل إلى 48 التوصيلات، تحسين استخدام المساحة بشكل كبير داخل الخزانة ؛
• الإطار الخارجي من الصلب يضمن أداء ميكانيكي أفضل
• يتم تغطية الإطار الخارجي بمسحوق الضباب الأسود مع مظهر نظيف وجميل.
• جميع مواد الطلاء والأطر تلبي المتطلبات البيئية.
• لوحات الألياف الضوئية مغلفة أيضاً بالمسحوق بالتنسيق مع الإطار الخارجي.
• ميزات لوحة التصحيح الصلبة1.5 ملم سمك، قوة ميكانيكية عالية، وكل من غطاءها مقاومةأكثر من 250N ضغط ثابت عموديليس من السهل تشويه
• تمر لوحة التصحيح باختبار رذاذ الملح المعيار GB/T2423.17-1993 (خلال 48 ساعة) ، دون وجود بقع صدأ واضحة على السطح.

معايير التطبيق


YD/T9263؛ YD/T778-2011; TIA/EIA568
