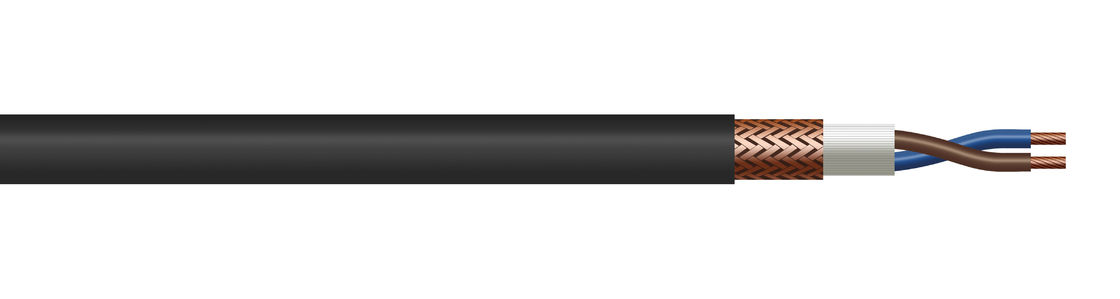

نظرة عامة على المنتج
هذا المنتج مناسب للأجهزة الكهربائية والأدوات والمعدات الإلكترونية والأجهزة الأوتوماتيكية بجهد التيار المتردد المقنن Uo / U 300 / 300V أو أقل ، ويستخدم لتوصيل الأسلاك مع متطلبات التدريع.
تتراوح درجة حرارة استخدام الكابل على المدى الطويل من -15 إلى 70 ، ودرجة حرارة وضع الكابل لا تقل عن 0 ℃ ، ويمكن تخصيص درجة الحرارة للاستخدام الخاص.
تفاصيل تقنية
الرقم الأساسي x المقطع العرضي الاسمي (m㎡) | سمك العزل (مم) | كثافة طبقة التدريع(٪) | سمك الغلاف (مم) | متوسط القطر الخارجي أو الأبعاد الكلية (مم) |
الأعلى.مقاومة الموصل عند 20 ℃ (Ω / كم) |
مقاومة العزل عند 70 ℃ (MΩ / كم) |
||
الحد الأدنى | الحد الأعلى | جوهر النحاس | قلب النحاس المعلب | |||||
1 * 0.08 | 0.4 | 60-80 | 0.4 | 2.4 | 2.9 | 247 | 254 | 0.018 |
1 * 0.12 | 0.4 | 60-80 | 0.4 | 2.4 | 3.0 | 158 | 163 | 0.016 |
1 * 0.2 | 0.4 | 60-80 | 0.4 | 2.6 | 3.2 | 92.3 | 95.0 | 0.013 |
1 * 0.3 | 0.5 | 60-80 | 0.4 | 2.9 | 3.5 | 69.2 | 71.2 | 0.014 |
1 * 0.4 | 0.5 | 60-80 | 0.4 | 3.0 | 3.7 | 48.2 | 49.6 | 0.013 |
1 * 0.5 | 0.5 | 60-80 | 0.4 | 3.1 | 3.8 | 39.0 | 40.1 | 0.012 |
1 * 0.75 | 0.6 | 60-80 | 0.4 | 3.4 | 4.1 | 26.0 | 26.7 | 0.010 |
1 * 1.0 | 0.6 | 60-80 | 0.6 | 4.1 | 4.9 | 19.5 | 20.0 | 0.010 |
1 * 1.5 | 0.6 | 60-80 | 0.6 | 4.3 | 5.2 | 13.3 | 13.7 | 0.009 |
1 * 2.5 | 0.7 | 60-80 | 0.6 | 4.9 | 6.0 | 7.98 | 8.21 | 0.008 |
2 * 0.08 | 0.4 | 60-80 | 0.4 | 3.2 2.4x3.5 |
4.2 2.9x4.2 |
247 | 254 | 0.018 |
2 * 0.12 | 0.4 | 60-80 | 0.6 | 3.7 2.8x4.0 |
4.9 3.4x4.9 |
158 | 163 | 0.016 |
2 * 0.2 | 0.4 | 60-80 | 0.6 | 4.1 3.0x4.4 |
5.3 3.6x5.3 |
92.3 | 95.0 | 0.013 |
2 * 0.3 | 0.5 | 60-80 | 0.6 | 4.8 3.5x5.1 |
6.2 4.2x6.2 |
69.2 | 71.2 | 0.014 |
2 * 0.4 | 0.5 | 60-80 | 0.6 | 5.1 3.6x5.4 |
6.6 4.4x6.6 |
48.2 | 49.6 | 0.013 |
2 * 0.5 | 0.5 | 60-80 | 0.6 | 5.3 3.7x5.6 |
6.8 4.5x6.8 |
39.0 | 40.1 | 0.012 |
2 * 0.75 | 0.6 | 60-80 | 0.6 | 5.8 4.0x6.1 |
7.4 4.8x7.4 |
26.0 | 26.7 | 0.010 |
2 * 1.0 | 0.6 | 60-80 | 0.6 | 6.4 4.3x6.7 |
8.2 5.2x8.3 |
19.5 | 20.0 | 0.010 |
2 * 1.5 | 0.6 | 60-80 | 0.8 | 7.3 4.9x7.6 |
9.2 6.0x9.3 |
13.3 | 13.7 | 0.009 |
3 * 0.12 | 0.4 | 60-80 | 0.6 | 3.9 | 5.1 | 158 | 163 | 0.016 |
3 * 0.2 | 0.4 | 60-80 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
3 * 0.3 | 0.5 | 60-80 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
3 * 0.4 | 0.5 | 60-80 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.013 |
3 * 0.5 | 0.5 | 60-80 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
3 * 0.75 | 0.6 | 60-80 | 0.6 | 6.1 | 7.8 | 26.0 | 26.7 | 0.010 |
3 * 1.0 | 0.6 | 60-80 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.010 |
3 * 1.5 | 0.6 | 60-80 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.009 |
4 * 0.12 | 0.4 | 60-80 | 0.6 | 4.5 | 5.8 | 158 | 163 | 0.016 |
4 * 0.2 | 0.4 | 60-80 | 0.6 | 4.9 | 6.2 | 92.3 | 95.0 | 0.013 |
4 * 0.3 | 0.5 | 60-80 | 0.6 | 5.5 | 7.0 | 69.2 | 71.2 | 0.014 |
4 * 0.4 | 0.5 | 60-80 | 0.6 | 5.9 | 7.5 | 48.2 | 49.6 | 0.013 |
5 * 0.12 | 0.4 | 60-80 | 0.6 | 4.8 | 6.2 | 158 | 163 | 0.016 |
5 * 0.2 | 0.4 | 60-80 | 0.6 | 5.3 | 6.7 | 92.3 | 95.0 | 0.013 |
5 * 0.3 | 0.5 | 60-80 | 0.6 | 6.0 | 7.6 | 69.2 | 71.2 | 0.014 |
5 * 0.4 | 0.5 | 60-80 | 0.6 | 6.4 | 8.1 | 48.2 | 49.6 | 0.013 |
6-7 * 0.12 | 0.4 | 60-80 | 0.6 | 5.2 | 6.6 | 158 | 163 | 0.016 |
6-7 * 0.2 | 0.4 | 60-80 | 0.6 | 5.7 | 7.2 | 92.3 | 95.0 | 0.013 |
6-7 * 0.3 | 0.5 | 60-80 | 0.6 | 6.5 | 8.2 | 69.2 | 71.2 | 0.014 |
6-7 * 0.4 | 0.5 | 60-80 | 0.8 | 7.3 | 9.2 | 48.2 | 49.6 | 0.013 |
8 * 0.12 | 0.4 | 60-80 | 0.6 | 6.0 | 7.2 | 158 | 163 | 0.016 |
8 * 0.2 | 0.4 | 60-80 | 0.6 | 6.6 | 7.9 | 92.3 | 95.0 | 0.013 |
8 * 0.3 | 0.5 | 60-80 | 0.6 | 7.4 | 8.7 | 69.2 | 71.2 | 0.014 |
8 * 0.4 | 0.5 | 60-80 | 0.8 | 8.0 | 9.3 | 48.2 | 49.6 | 0.013 |
9-10 * 0.12 | 0.4 | 60-80 | 0.6 | 6.4 | 8.1 | 158 | 163 | 0.016 |
9-10 * 0.2 | 0.4 | 60-80 | 0.8 | 7.4 | 9.3 | 92.3 | 95.0 | 0.013 |
9-10 * 0.3 | 0.5 | 60-80 | 0.8 | 8.7 | 10.9 | 69.2 | 71.2 | 0.014 |
9-10 * 0.4 | 0.5 | 60-80 | 0.8 | 9.3 | 11.6 | 48.2 | 49.6 | 0.013 |
11-12 * 0.12 | 0.4 | 60-80 | 0.6 | 6.6 | 8.3 | 158 | 163 | 0.016 |
11-12 * 0.2 | 0.4 | 60-80 | 0.8 | 7.6 | 9.6 | 92.3 | 95.0 | 0.013 |
11-12 * 0.3 | 0.5 | 60-80 | 0.8 | 9.0 | 11.2 | 69.2 | 71.2 | 0.014 |
11-12 * 0.4 | 0.5 | 60-80 | 0.8 | 9.6 | 11.9 | 48.2 | 49.6 | 0.013 |
13-14 * 0.12 | 0.4 | 60-80 | 0.8 | 7.2 | 9.1 | 158 | 163 | 0.016 |
13-14 * 0.2 | 0.4 | 60-80 | 0.8 | 8.2 | 10.3 | 92.3 | 95.0 | 0.013 |
13-14 * 0.3 | 0.5 | 60-80 | 0.8 | 9.4 | 11.7 | 69.2 | 71.2 | 0.014 |
13-14 * 0.4 | 0.5 | 60-80 | 0.8 | 10.0 | 12.5 | 48.2 | 49.6 | 0.013 |
16 * 0.12 | 0.4 | 60-80 | 0.8 | 7.6 | 9.5 | 158 | 163 | 0.016 |
16 * 0.2 | 0.4 | 60-80 | 0.8 | 8.6 | 10.8 | 92.3 | 95.0 | 0.013 |
16 * 0.3 | 0.5 | 60-80 | 0.8 | 9.9 | 12.3 | 69.2 | 71.2 | 0.014 |
16 * 0.4 | 0.5 | 60-80 | 0.8 | 10.5 | 13.1 | 48.2 | 49.6 | 0.013 |
19 * 0.12 | 0.4 | 60-80 | 0.8 | 8.2 | 10.3 | 158 | 163 | 0.016 |
19 * 0.2 | 0.4 | 60-80 | 0.8 | 9.0 | 11.3 | 92.3 | 95.0 | 0.013 |
19 * 0.3 | 0.5 | 60-80 | 0.8 | 10.4 | 12.9 | 69.2 | 71.2 | 0.014 |
19 * 0.4 | 0.5 | 60-80 | 1.0 | 11.5 | 14.2 | 48.2 | 49.6 | 0.013 |
24 * 0.12 | 0.4 | 60-80 | 0.8 | 9.4 | 11.7 | 158 | 163 | 0.016 |
24 * 0.2 | 0.4 | 60-80 | 0.8 | 10.4 | 12.9 | 92.3 | 95.0 | 0.013 |
24 * 0.3 | 0.5 | 60-80 | 1.0 | 12.4 | 14.4 | 69.2 | 71.2 | 0.014 |
24 * 0.4 | 0.5 | 60-80 | 1.0 | 13.2 | 16.4 | 48.2 | 49.6 | 0.013 |
