تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: TC-DC
شروط الدفع والشحن
خسارة MPO: |
≥ 0.25 ديسيبل |
مادة سترة: |
LSZH |
نوع الجهاز: |
ذكر/أنثى |
الرقم الأساسي: |
12/24 |
القطر الخارجي: |
3.0mm/1.8mm/1.6mm |
قطبية: |
A/B/T |
استيفاء المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
نوع طحن MPO: |
اتحاد الوطنيين الكونغوليين / أبك |
خسارة MPO: |
≥ 0.25 ديسيبل |
مادة سترة: |
LSZH |
نوع الجهاز: |
ذكر/أنثى |
الرقم الأساسي: |
12/24 |
القطر الخارجي: |
3.0mm/1.8mm/1.6mm |
قطبية: |
A/B/T |
استيفاء المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
نوع طحن MPO: |
اتحاد الوطنيين الكونغوليين / أبك |

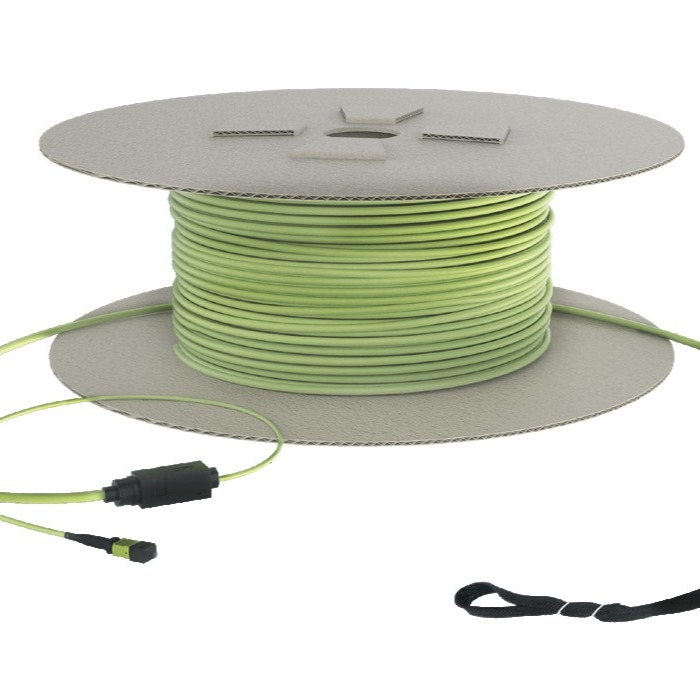

كابل MPO ، كابل MTP ، منتجات وصلة مركز البيانات ذات الخسارة المنخفضة للغاية ، الخسارة المنخفضة للغاية ، تطبيقات الإرسال الطويل
خصائص المنتج
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقديم المعلومات المطلوبة من قبل الهيئة العامة للطاقة الذرية.2
تفاصيل تقنية
| المواصفات | سلاسل التصحيح MPO | كابلات التصحيح MPO-LC Fanout | سلاسل التشغيل المزدوجة لـ LC-LC | ||||
| وضع واحد | الطول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع الجهاز | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| نوع الطحن (نهاية) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | الطريقة ج | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.10dB | | ≤0.12dB | | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.35dB | ≤0.35+0.0004×LdB | ≤0.35dB | ≤0.45+0.0004×LdB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارة العائد RL (دقيقة) | ≥60dB | ≥60dB | | | ≥50 ديسيبل | ≥50 ديسيبل | |
| طريقة الاتصال | A/B/C | A/B/C | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | |
| الوسائط المتعددة | الطول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع الجهاز | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| نوع الطحن (نهاية) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | الطريقة ج | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.08dB | | ≤0.10dB | | ≤0.06dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.2dB | ≤0.3+0.0035 × LdB | ≤0.25dB | ≤0.40 + 0.0035 × LdB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| خسارة العائد RL (دقيقة) | ≥30 ديسيبل | ≥30 ديسيبل | | | ≥30 ديسيبل | ≥30 ديسيبل | |
| طريقة الاتصال | A/B/C | A/B/C | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | |
| المواصفات | سلاسل التصحيح MPO | كابلات التصحيح MPO-LC Fanout | سلاسل التشغيل المزدوجة لـ LC-LC | ||||
| وضع واحد | الطول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع الجهاز | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| نوع الطحن (نهاية) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | الطريقة ج | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.10dB | | ≤0.12dB | | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.35dB | ≤0.35+0.0004×LdB | ≤0.35dB | ≤0.45+0.0004×LdB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارة العائد RL (دقيقة) | ≥60dB | ≥60dB | | | ≥50 ديسيبل | ≥50 ديسيبل | |
| طريقة الاتصال | A/B/C | A/B/C | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | |
| الوسائط المتعددة | الطول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع الجهاز | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| نوع الطحن (نهاية) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | الطريقة ج | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.08dB | | ≤0.10dB | | ≤0.06dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.2dB | ≤0.3+0.0035 × LdB | ≤0.25dB | ≤0.40 + 0.0035 × LdB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| خسارة العائد RL (دقيقة) | ≥30 ديسيبل | ≥30 ديسيبل | | | ≥30 ديسيبل | ≥30 ديسيبل | |
| طريقة الاتصال | A/B/C | A/B/C | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | مستقيم/عبر | |
| المواصفات |
كاسيت HD96 |
1.6 ملم سلك التصحيح الدولبكس الرقيق للغاية | ||
| وضع واحد | الطول | 0.42 | L≤3m | L>3m |
| نوع الجهاز | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) |
MPO APC 8 ̊
|
LC PC0 ̊ | LC PC0 ̊ | |
| نوع الطحن (نهاية) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.15dB | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارة العائد RL (دقيقة) | | ≥50 ديسيبل | ≥50 ديسيبل | |
| طريقة الاتصال | A/B/T | مستقيم/عبر | مستقيم/عبر | |
| الوسائط المتعددة | الطول | 0.42 | L≤3m | L>3m |
| نوع الجهاز | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| نوع الطحن (نهاية) | LC PC0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| طريقة الاختبار | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.10dB | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| خسارة العائد RL (دقيقة) | | ≥30 ديسيبل | ≥30 ديسيبل | |
| طريقة الاتصال | A/B/T | مستقيم/عبر | مستقيم/عبر | |
| المواصفات |
كاسيت HD96 |
1.6 ملم سلك التصحيح الدولبكس الرقيق للغاية | ||
| وضع واحد | الطول | 0.29 | L≤3m | L>3m |
| نوع الجهاز | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| نوع الطحن (نهاية) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| طريقة الاختبار | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.15dB | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارة العائد RL (دقيقة) | | ≥50 ديسيبل | ≥50 ديسيبل | |
| طريقة الاتصال | A/B/T | مستقيم/عبر | مستقيم/عبر | |
| الوسائط المتعددة | الطول | 0.29 | L≤3m | L>3m |
| نوع الجهاز | MPO-LC | LC-LC | LC-LC | |
| نوع الطحن (أمام) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| نوع الطحن (نهاية) | LC PC0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| طريقة الاختبار | الطريقة ج | الطريقة ب | الطريقة ب | |
| خسارة الإدراج IL (معتادة) | ≤0.10dB | ≤0.04dB | | |
| إدخال خسارة (إل) (حد أقصى) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| خسارة العائد RL (دقيقة) | | ≥30 ديسيبل | ≥30 ديسيبل | |
| طريقة الاتصال | A/B/T | مستقيم/عبر | مستقيم/عبر | |
