كبل الألياف البصرية TC rosh
,كابل الألياف البصرية TC 1300 نانومتر
,ألياف بصرية متعددة الأوضاع 1300 نانومتر om3
-
الطول الموجي للتشتت الصفري1295-1320 نانومتر
-
انقطاع جزئي≤ 0.1 ديسيبل
-
عدم تجانس التوهين≤ 0.1 ديسيبل
-
قطر النواة50 ± 2.5 ميكرومتر
-
الأساسية غير دائرية≤6.0٪
-
قطر الكسوة125 ± 1 ميكرومتر
-
اختبار التوتر≥9.0 شمال
-
معلمة التعب الديناميكي25
-
مكان المنشأالصين
-
اسم العلامة التجاريةTC
-
رقم الموديلOM3 المتعدد

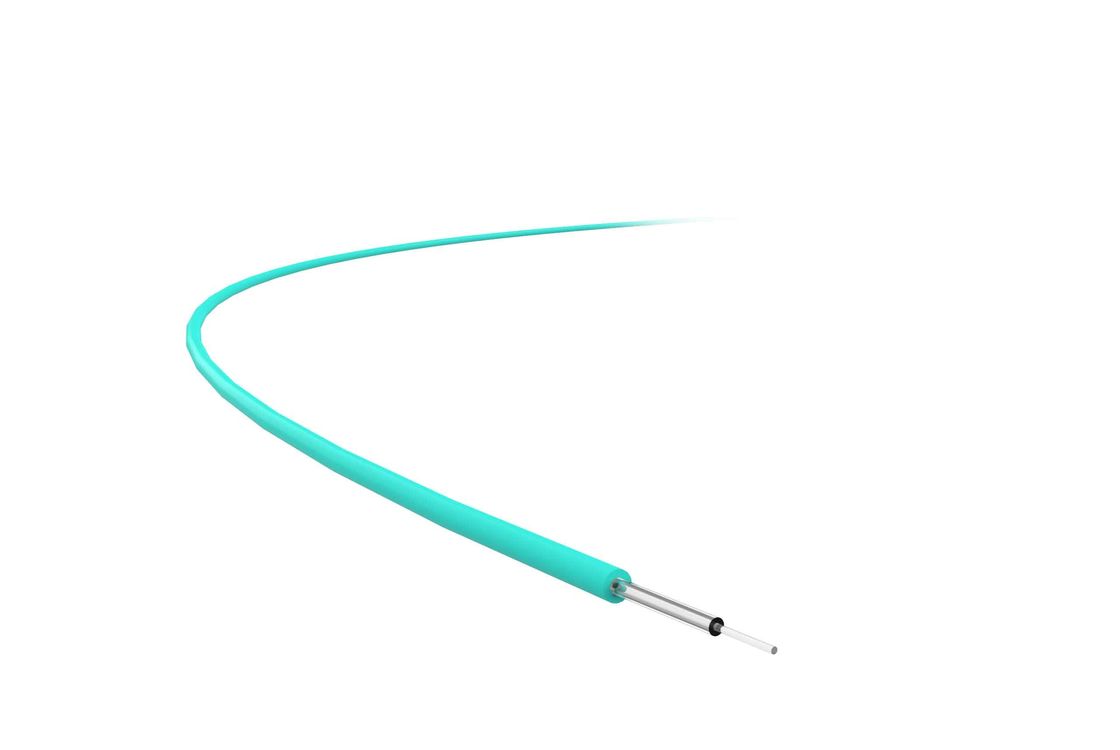

كبل الألياف البصرية المتدرج 1300nm Om3 Multimode Fiber
تطبيق المنتج
ألياف OM3 50/125 ميكرومتر عبارة عن نوع متعدد الأنماط ذو مؤشر متدرج قطر النواة 50 ميكرومتر وقطر الكسوة 125 ميكرومتر.
إنه الليزر الباعث للسطح ذو التجويف العمودي المُحسَّن بشكل شامل بطول موجة 850nn على أساس ألياف OM2 ، ويجتاز اختبار تأخير الوسائط التفاضلية (DMD) لتحقيق عرض النطاق الترددي العالي والتوهين المنخفض ، وتحقيق مسافة قصيرة عالية معدل نقل البيانات (ألياف OM3 لدعم 10GBase-SR 300m و 40GBase-SR4 و 100GBase-SR10 100m).
الألياف مناسبة للهياكل المختلفة لكابلات الألياف الضوئية ، مثل كبل الألياف الشريطية ، وكابل الأنبوب السائب المجدول ، وكابل الألياف الأساسية المشقوق ، وكابل الألياف الضوئية للأنبوب المركزي ، وكابل الألياف البصرية المؤقت المحكم ، وما إلى ذلك ، وهو متوافق مع أنواع أخرى الألياف التي تستخدم تقنيات تصنيع مختلفة.
مواصفات المنتج
الألياف مثالية لـ 850nn و 1300nm التشغيل الموجي؛يعمل على تحسين الليزر الباعث للأسطح ذات التجويف العمودي (VCSEL) مع التوهين المنخفض وعرض النطاق الترددي العالي ؛تتمتع حماية الطلاء وخاصية الزجاج بأداء ممتاز.
تفاصيل تقنية
| الخواص البصرية | شروط | قيمة | وحدة |
| توهين | 850 نانومتر | 2.80 | ديسيبل / كم |
| 1300 نانومتر | ≤0.60 | ديسيبل / كم | |
| عرض النطاق الترددي للحقن | 850 نانومتر | ≥200 | ميغاهيرتز |
| 1300 نانومتر | ≥500 | ميغاهيرتز | |
| الفتحة العددية (نسبة غير معلومة) |
0.200 ± 0.015
|
||
| مجموعة معامل الانكسار | 850 نانومتر |
1.482
|
|
| 1300 نانومتر |
1.477
|
||
| الطول الموجي للتشتت الصفري |
1295-1320 نانومتر
|
||
| منحدر تشتت صفري |
1295 نانومتر -1300 نانومتر
|
0.001 | ps / (نانومتر · كم) |
|
1300 نانومتر -1320 نانومتر
|
≤0.11 | ps / (نانومتر · كم) | |
| خسارة Macrobend ، 100 دائرة ، نصف قطر 37.5 مم | 850 نانومتر | ≤0.50 | ديسيبل |
| 1300 نانومتر | ≤0.50 | ديسيبل | |
| التشتت الخلفي (1300 نانومتر) | شروط | قيمة | وحدة |
| انقطاع جزئي | ≤0.1 | ديسيبل | |
| عدم تجانس التوهين | ≤0.1 | ديسيبل | |
| قيم مختلفة من ثنائي الاتجاه والتشتت الخلفي | ≤0.1 | ديسيبل / كم |
| الخصائص الهندسية | شروط | قيمة | وحدة |
| قطر النواة |
50 ± 2.5
|
ميكرومتر | |
| الأساسية غير دائرية | ≤6.0 | ٪ | |
| قطر الكسوة | 125 ± 1 | ميكرومتر | |
| تكسية غير دائرية | ≤2.0 | ٪ | |
| انحراف تركيز اللب / الكسوة | ≤1.5 | ميكرومتر | |
| قطر الطلاء | 245 ± 10 | ميكرومتر | |
| انحراف تركيز الكسوة / الطلاء | ≤12.0 | ميكرومتر |
| خصائص البيئة (850 نانومتر و 1300 نانومتر) | شروط | قيمة | وحدة |
| التوهين الإضافي لدرجة الحرارة | ≤0.15 | ديسيبل / كم | |
| التوهين الإضافي لدائرة درجة الحرارة والرطوبة | ≤0.20 | ديسيبل / كم | |
| توهين إضافي لشيخوخة الغمر | ≤0.20 | ديسيبل / كم | |
| التوهين الإضافي للتدفئة الحرارية المائية | ≤0.20 | ديسيبل / كم | |
| التقادم بالحرارة الجافة | ≤0.20 | ديسيبل / كم |
| الخصائص الميكانيكية | شروط | قيمة | وحدة |
| اختبار التوتر | ≥9.0 | ن | |
| Macrobend خسارة إضافية | 850 نانومتر | ≤0.5 | ديسيبل |
| قوة تجريد الطلاء | متوسط القيمة النموذجية | 1.4 | ن |
| قيمة الذروة | ≥1.3 ≤8.9 | ن | |
| معلمة التعب الديناميكي (Nd) | ≥25 | ||
