تسليط الضوء
1320 نانومتر om4 الألياف متعددة الأوضاع
,om4 الألياف متعددة الأوضاع
,1320 نانومتر كابل الألياف متعدد الأوضاع
-
الطول الموجي للتشتت الصفري1295-1320 نانومتر
-
انقطاع جزئي≤ 0.1 ديسيبل
-
عدم تجانس التوهين≤ 0.1 ديسيبل
-
قطر النواة50 ± 2.5 ميكرومتر
-
الأساسية غير دائرية≤6.0٪
-
قطر الكسوة125 ± 1 ميكرومتر
-
اختبار التوتر≥9.0 شمال
-
معلمة التعب الديناميكي25
-
مكان المنشأالصين
-
اسم العلامة التجاريةTC
-
رقم الموديلOM4 المتعدد

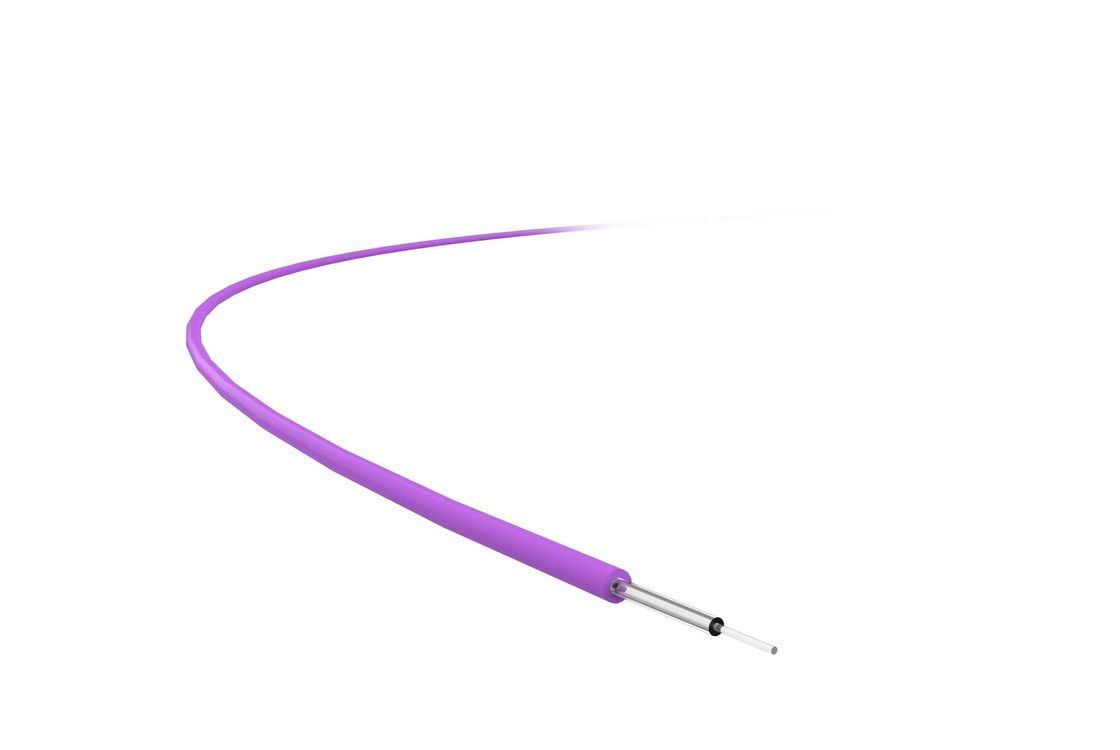

1320 نانومتر Om4 كبل ليفي متعدد الأوضاع 125um مؤشر متدرج للكسوة
تطبيق المنتج
ألياف OM4 50/125 ميكرومتر هي نوع متعدد الأنماط ذو مؤشر متدرج قطر النواة 50 ميكرومتر وقطر الكسوة 125 ميكرومتر.
مقارنةً بألياف OM3 ، فقد تم تحسينها أيضًا باستخدام الليزر الباعث للأسطح ذات التجويف العمودي (VCSEL) بطول موجة 850nn وتدعم 10GBase-SR 550m و 40GBase-SR4 و 100GBase-SR10150m.
ألياف OM4 هي أكثر مثالية ل 40G / 100G انتقال، حيث زادت مسافة الإرسال بنسبة 50٪ مقارنة بـ OM3.تنطبق الألياف متعددة الأوضاع OM4 على هياكل مختلفة من كبلات الألياف الضوئية ، مثل كبل الألياف الشريطية ، وكابل الأنبوب السائب المجدول ، وكابل الألياف ذات النواة المشقوقة ، وكابل الألياف الضوئية للأنبوب المركزي ، وكابل الألياف البصرية المؤقت المحكم ، وما إلى ذلك ، وهو متوافق مع الأنواع الأخرى ألياف بتقنيات تصنيع مختلفة.
مواصفات المنتج
الألياف مثالية لـ 850nn و 1300nm التشغيل الموجي؛يعمل على تحسين الليزر الباعث للأسطح ذات التجويف العمودي (VCSEL) مع التوهين المنخفض وعرض النطاق الترددي العالي ؛تتمتع حماية الطلاء وخاصية الزجاج بأداء ممتاز.
تفاصيل تقنية
| الخواص البصرية | شروط | قيمة | وحدة |
| توهين | 850 نانومتر | 2.80 | ديسيبل / كم |
| 1300 نانومتر | ≤0.60 | ديسيبل / كم | |
| عرض النطاق الترددي للحقن | 850 نانومتر | ≥200 | ميغاهيرتز |
| 1300 نانومتر | ≥500 | ميغاهيرتز | |
| الفتحة العددية (نسبة غير معلومة) |
0.200 ± 0.015
|
||
| مجموعة معامل الانكسار | 850 نانومتر |
1.482
|
|
| 1300 نانومتر |
1.477
|
||
| الطول الموجي للتشتت الصفري |
1295-1320 نانومتر
|
||
| منحدر تشتت صفري |
1295 نانومتر -1300 نانومتر
|
0.001 | ps / (نانومتر · كم) |
|
1300 نانومتر -1320 نانومتر
|
≤0.11 | ps / (نانومتر · كم) | |
| خسارة Macrobend ، 100 دائرة ، نصف قطر 37.5 مم | 850 نانومتر | ≤0.50 | ديسيبل |
| 1300 نانومتر | ≤0.50 | ديسيبل | |
| التشتت الخلفي (1300 نانومتر) | شروط | قيمة | وحدة |
| انقطاع جزئي | ≤0.1 | ديسيبل | |
| عدم تجانس التوهين | ≤0.1 | ديسيبل | |
| قيم مختلفة من ثنائي الاتجاه والتشتت الخلفي | ≤0.1 | ديسيبل / كم |
| الخصائص الهندسية | شروط | قيمة | وحدة |
| قطر النواة |
50 ± 2.5
|
ميكرومتر | |
| الأساسية غير دائرية | ≤6.0 | ٪ | |
| قطر الكسوة | 125 ± 1 | ميكرومتر | |
| تكسية غير دائرية | ≤2.0 | ٪ | |
| انحراف تركيز اللب / الكسوة | ≤1.5 | ميكرومتر | |
| قطر الطلاء | 245 ± 10 | ميكرومتر | |
| انحراف تركيز الكسوة / الطلاء | ≤12.0 | ميكرومتر |
| خصائص البيئة (850 نانومتر و 1300 نانومتر) | شروط | قيمة | وحدة |
| التوهين الإضافي لدرجة الحرارة | ≤0.15 | ديسيبل / كم | |
| التوهين الإضافي لدائرة درجة الحرارة والرطوبة | ≤0.20 | ديسيبل / كم | |
| توهين إضافي لشيخوخة الغمر | ≤0.20 | ديسيبل / كم | |
| التوهين الإضافي للتدفئة الحرارية المائية | ≤0.20 | ديسيبل / كم | |
| التقادم بالحرارة الجافة | ≤0.20 | ديسيبل / كم |
| الخصائص الميكانيكية | شروط | قيمة | وحدة |
| اختبار التوتر | ≥9.0 | ن | |
| Macrobend خسارة إضافية | 850 نانومتر | ≤0.5 | ديسيبل |
| قوة تجريد الطلاء | متوسط القيمة النموذجية | 1.4 | ن |
| قيمة الذروة | ≥1.3 ≤8.9 | ن | |
| معلمة التعب الديناميكي (Nd) | ≥25 | ||
