كابلات الألياف البصرية المدرعة الفولاذية ، الكابلات الضوئية ذات الأنبوب الفضفاض المجدول ، تطبيقات كابل الألياف البصرية الخارجية
الكابل المدرع بالألياف الضوئية الفولاذية يستخدم بشكل أساسي في توصيل الألياف الخارجية بالإضافة إلى بناء القناة الأساسية ووصلة الجسر الرابط.

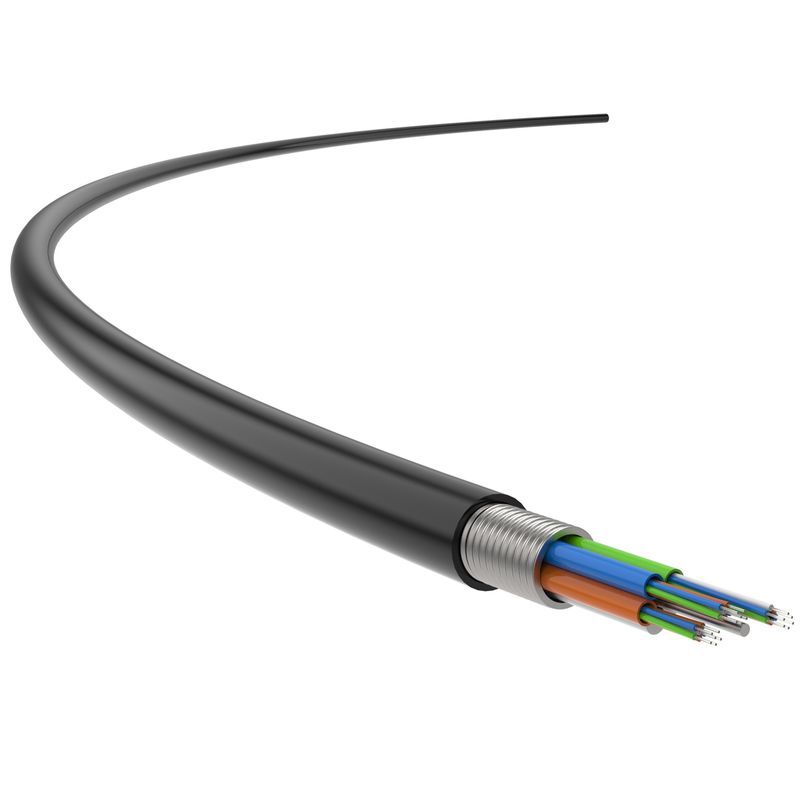

داخل كابل الألياف الضوئية المدرعة الفولاذية ، ألياف 250 ميكرون (أحادية الوضع أو متعددة) موضوعة في أنابيب فضفاضة مصنوعة من مادة بوليستر ذات معامل مرتفع ومليئة بمركبات مقاومة للماء.يتم توسيط كبل الألياف الضوئية بواسطة عضو ذو قوة معدنية.
بالنسبة لبعض كابلات الألياف الضوئية ذات النوى المتعددة ، طبقة PEيجب أن تضاف خارج.تقطعت السبل بالأنابيب السائبة (والحشوات) حول عضو القوة في قلب كابل مدمج ودائري مملوء بمكونات مقاومة للماء.يتم تطبيق درع PSP طوليًا ثم يتم بثق سترة البولي إيثيلين (PE) فوقه.
مواصفات المنتج
معايير التطبيق
YD / T 901 ؛IEC 60793 ؛ISO / IEC11801
رمز اللون (2-12 نواة) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
أزرق | برتقالي | أخضر | بني | سليت | أبيض | أحمر | أسود | أصفر | البنفسجي | ارتفع | أكوا |
لهب مقاومة |
معيار القابلية للاشتعال للسلك الفردي: | غب / T 18380.12- 2008 |
معيار القابلية للاشتعال للأسلاك المجمعة: | غب / T 18380.35- 2008 |
سترة: انزع كابل بطول 50 مم ، ضع الغلاف الفارغ أفقيًا واحرقه لمدة 4-5 ثوانٍ ، باستخدام مصباح كحول ؛بعد إزالة مصدر الحريق ، يطفأ أقل من ثانيتين ؛
|
تفاصيل تقنية
الخواص البصرية | ||||||
نوع البصري الأساسية |
توهين | حقنة عرض النطاق الترددي (OFL) |
نموذج فعال عرض النطاق |
10 ارتباط إيثرنت الطول SX |
دقيقة.بيند الشعاع (مم) |
|
1310 نانومتر / 1550 نانومتر | 850/1300 نانومتر | 850 نانومتر | 850 نانومتر | |||
القيمة النموذجية (ديسيبل / كم) | الأعلى.القيمة (ديسيبل / كم) | ميغا هيرتز · كم | ميغا هيرتز · كم | |||
SM 9/125 | 0.36 / 0.22 | 0.4 / 0.3 | / | / | / | 16 |
850 نانومتر / 1300 نانومتر | ||||||
القيمة النموذجية (ديسيبل / كم) |
الأعلى.قيمة (ديسيبل / كم) |
|||||
مم 62.5 / 125 أوم 1 | 3.0 / 1.0 | 3.5 / 1.5 | ≥ 200/500 | / | / | 30 |
مم 50/125 أوم 2 | 3.0 / 1.0 | 3.5 / 1.5 | 500/500 | / | 150 ينًا | 30 |
مم 50/125 أوم 3 | 3.0 / 1.0 | 3.5 / 1.5 | 1500/500 | 2000 ين | 300 ينًا | 30 |
مم 50/125 أوم 4 | 3.0 / 1.0 | 3.5 / 1.5 | ≥ 3500/500 | 4700 ينًا | 550 ينًا | 30 |
مواصفات الهيكل | |||||||
كمية النوى | النوى من الأنبوب السائب | عضو قوة | القطر الخارجي للأنبوب الفضفاض | سمك الأنبوب الفضفاض | حزام فولاذي | سمك السترة (مم) | الغلاف الخارجي من الألياف الضوئية (مم) |
2 30 | 6 | 1.30 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | ≥1.50 | 11.0 ± 0.3 |
32 36 | 6 | 1.60 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | ≥1.50 | 11.2 ± 0.3 |
38 60 | 12 | 1.50 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | ≥1.50 | 11.6 ± 0.3 |
72 | 12 | 1.80 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | ≥1.50 | 13.7 ± 0.3 |
96 | 12 | 2.0 / 3.3 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | ≥1.50 | 15.0 ± 0.3 |
120 | 12 | 2.0 / 4.4 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.22 ± 0.01 | ≥1.50 | 16.4 ± 0.3 |
144 | 12 | 2.0 / 5.8 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.22 ± 0.01 | ≥1.50 | 13.5 ± 0.3 |
الخصائص الميكانيكية | |||
رقم. | اسم | متطلبات | |
1 | قوة الشد المسموح بها ، N | المدى القصير | 1500 |
طويل الأمد | 600 | ||
2 | مقاومة السحق المسموح بها ، N / 100mm | المدى القصير | 1000 |
طويل الأمد | 300 | ||
3 | بيند الشعاع ، مم | ثابتة | 10 د |
متحرك | 20 د |
