تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: GYTA53
شروط الدفع والشحن
تطبيق: |
في الخارج |
نوع الألياف: |
وضع فردي / متعدد |
رقم الألياف: |
حسب الطلب |
سمك سترة: |
0.8 ± 0.1 / 1.5 |
سمك الأنبوب الفضفاض: |
≥ 0.28 |
استيفاء المعايير: |
YD/T 901-2018; YD / T 901-2018 ؛ GB/T 18380.12-2008; غب / T 18380.12-2008 ؛< |
حزام فولاذي: |
0.205 ± 0.01 |
حزام الومنيوم: |
0.20 ± 0.01 |
تطبيق: |
في الخارج |
نوع الألياف: |
وضع فردي / متعدد |
رقم الألياف: |
حسب الطلب |
سمك سترة: |
0.8 ± 0.1 / 1.5 |
سمك الأنبوب الفضفاض: |
≥ 0.28 |
استيفاء المعايير: |
YD/T 901-2018; YD / T 901-2018 ؛ GB/T 18380.12-2008; غب / T 18380.12-2008 ؛< |
حزام فولاذي: |
0.205 ± 0.01 |
حزام الومنيوم: |
0.20 ± 0.01 |

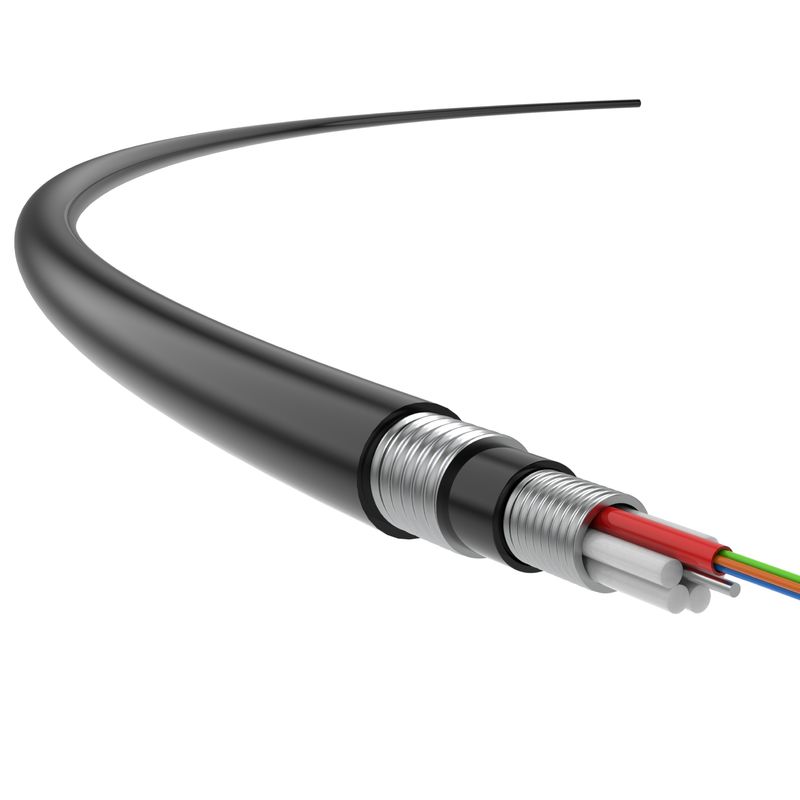

كابل الألياف البصرية المدرع الثقيل ، كابل الألياف البصرية ذو الأنبوب الفضفاض ، تطبيق كابل الألياف البصرية الخارجي
يتم استخدام كابل الألياف الضوئية المدرع الثقيل ، الذي تقطعت به السبل بشكل أساسي في توصيل الألياف الخارجية وكذلك بناء قناة العمود الفقري ووصلة جسر الارتباط.
داخل الكابلات المدرعة الثقيلة من الألياف الضوئية ، ألياف 250 ميكرون (أحادية الوضع أو متعددة) موضوعة في أنابيب فضفاضة مصنوعة من مادة بوليستر ذات معامل مرتفع ومليئة بمركبات مقاومة للماء.
يتم توسيط كابل الألياف الضوئية بواسطة عضو قوة معدنية.بالنسبة لبعض كابلات الألياف الضوئية ذات النوى المتعددة ،طبقة PE يجب أن تضاف خارج.
يتم تجديل الأنبوب السائب (والحشوات) حول عضو القوة في قلب كابل مدمج ودائري مملوء بمكونات مقاومة للماء.
درع APLيتم تطبيقه طوليًا ثم يتم بثق الغلاف الداخلي من البولي إيثيلين (PE).فوق السترة الداخلية ، درع PSP يتم أيضًا تطبيقه طوليًا قبل أن يتم بثق الغلاف الخارجي من البولي إيثيلين (PE) فوقه.
مواصفات المنتج
معايير التطبيق
YD / T 901-2018 ؛غب / T 18380.12-2008 ؛غب / تي 17651 ؛GB / T 17650.2
| رمز اللون (2-12 نواة) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| أزرق | برتقالي | أخضر | بني | سليت | أبيض | أحمر | أسود | أصفر | البنفسجي | ارتفع | أكوا |
| لهب مقاومة |
معيار القابلية للاشتعال للسلك الفردي: | غب / T 18380.12- 2008 |
معيار القابلية للاشتعال للأسلاك المجمعة: | غب / T 18380.35- 2008 |
|
سترة: انزع كابل بطول 50 مم ، ضع الغلاف الفارغ أفقيًا واحرقه لمدة 4-5 ثوانٍ ، باستخدام مصباح كحول ؛بعد إزالة مصدر الحريق ، يطفأ أقل من ثانيتين ؛
|
||||
تفاصيل تقنية
| الخواص البصرية | ||||||
| نوع البصري الأساسية |
توهين | حقنة عرض النطاق الترددي (OFL) |
نموذج فعال عرض النطاق |
10 ارتباط إيثرنت الطول SX |
دقيقة.بيند الشعاع (مم) |
|
| 1310 نانومتر / 1550 نانومتر | 850/1300 نانومتر | 850 نانومتر | 850 نانومتر | |||
| القيمة النموذجية (ديسيبل / كم) | الأعلى.القيمة (ديسيبل / كم) | ميغا هيرتز · كم | ميغا هيرتز · كم | |||
| SM 9/125 | 0.36 / 0.22 | 0.4 / 0.3 | / | / | / | 16 |
| 850 نانومتر / 1300 نانومتر | ||||||
| القيمة النموذجية (ديسيبل / كم) |
الأعلى.قيمة (ديسيبل / كم) |
|||||
| مم 62.5 / 125 أوم 1 | 3.0 / 1.0 | 3.5 / 1.5 | ≥ 200/500 | / | / | 30 |
| مم 50/125 أوم 2 | 3.0 / 1.0 | 3.5 / 1.5 | 500/500 | / | 150 ينًا | 30 |
| مم 50/125 أوم 3 | 3.0 / 1.0 | 3.5 / 1.5 | 1500/500 | 2000 ين | 300 ينًا | 30 |
| مم 50/125 أوم 4 | 3.0 / 1.0 | 3.5 / 1.5 | ≥ 3500/500 | 4700 ينًا | 550 ينًا | 30 |
| مواصفات الهيكل | ||||||||
| كمية النوى | النوى من الأنبوب السائب | عضو قوة | القطر الخارجي للأنبوب الفضفاض | سمك الأنبوب الفضفاض | حزام الومنيوم | حزام فولاذي | سمك السترة (مم) | الغلاف الخارجي من الألياف الضوئية (مم) |
| 2 36 | 6 | 1.60 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 0.8 ± 0.1 / ≥1.5 | 11.0 ± 0.3 |
| 48 60 | 12 | 1.40 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 11.2 ± 0.3 | |
| 62 72 | 12 | 1.80 * 1 ± 0.1 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 11.6 ± 0.3 | |
| 96 | 12 | 2.0 / 3.3 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 13.7 ± 0.3 | |
| 120 | 12 | 2.0 / 4.4 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.22 ± 0.01 | 0.205 ± 0.01 | 15.0 ± 0.3 | |
| 144 | 12 | 2.0 / 5.8 * 1 ± 0.2 | ≥1.60 | ≥0.28 | 0.22 ± 0.01 | 0.205 ± 0.01 | 16.4 ± 0.3 | |
| الخصائص الميكانيكية | |||
| رقم. | اسم | متطلبات | |
| 1 | قوة الشد المسموح بها ، N | المدى القصير | 1500 |
| طويل الأمد | 600 | ||
| 2 | مقاومة السحق المسموح بها ، N / 100mm | المدى القصير | 1000 |
| طويل الأمد | 300 | ||
| 3 | بيند الشعاع ، مم | ثابتة | 10 د |
| متحرك | 20 د | ||
