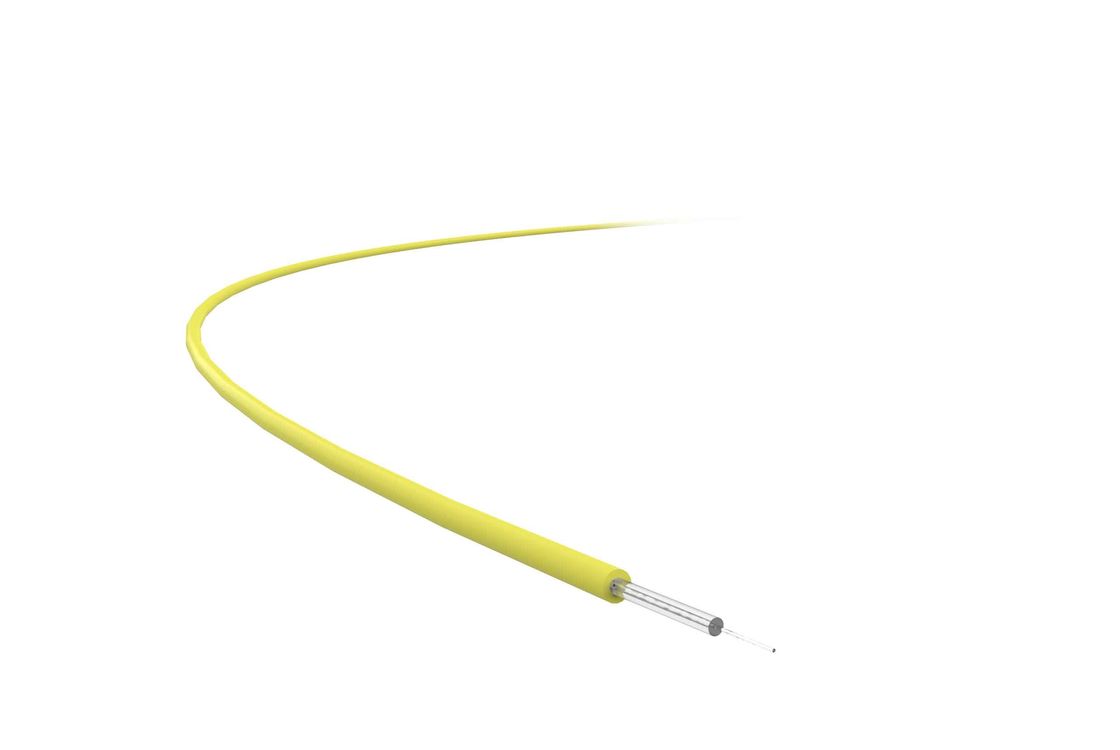

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: وضع فردي G.652D
شروط الدفع والشحن
Wavelength: |
1260 nm to 1625 nm |
ألياف واحدة ماكس. قيمة: |
0.2 ps/√km |
Zero Dispersion Wavelength: |
1300-1322 nm |
Zero Dispersion Slope: |
≤ 0.091 ps/(nm·km) |
قطر الكسوة: |
125 ± 1 ميكرون |
Coating Diameter: |
245±5 μm |
درجة الاعوجاج: |
≥ 4 م |
Cutoff Wavelength λ: |
≤ 1260 nm |
Wavelength: |
1260 nm to 1625 nm |
ألياف واحدة ماكس. قيمة: |
0.2 ps/√km |
Zero Dispersion Wavelength: |
1300-1322 nm |
Zero Dispersion Slope: |
≤ 0.091 ps/(nm·km) |
قطر الكسوة: |
125 ± 1 ميكرون |
Coating Diameter: |
245±5 μm |
درجة الاعوجاج: |
≥ 4 م |
Cutoff Wavelength λ: |
≤ 1260 nm |
تطبيق المنتج
ذروة المياه، غير التشتت تحرك، الألياف أحادية الوضع تتكيف مع كامل طول الموجة من1260nm إلى 1625nm، يبقى كل من التشتت المنخفض في 1310nm والخسارة المنخفضة في 1383nm لتحقيق أقصى استفادة من E-band (1360nm -1460nm).
إنه يحسن من فقدان وتشتت طول الموجة 1260 نانومتر - 1625 نانومتر ويقلل من فقدان الانحناء 1625 نانومتر حتى يتم توفير موارد عرض النطاق الترددي للشبكة الرئيسية ، شبكة منطقة المترو ،وشبكة الوصول، في حين يمكن تلبية متطلبات عرض النطاق الترددي للصوت والصورة والبيانات وغيرها من الخدمات.
هذه الألياف تفتخر بعرض النطاق الترددي واسع جداً وأداء نقل ممتاز، مما يجعلها الخيار الأمثل لشبكات الاتصالات الإثنترنيت، والإنترنت، وشبكات الاتصالات الرئيسية،ومتعددة تقسيمات طول الموجة (WDM)يمكن أن تحل محل الألياف التقليدية ذات الوضع الواحد وتتناسب مع الهياكل المختلفة للكابلات الضوئية للألياف ، مثل كابلات الألياف الشريطية ، كابلات الألياف الأساسية المتقطعة ، كابلات الألياف المتقطعة ،كابلات الألياف الضوئية من الأنابيب المركزية، كابلات الألياف الضوئية ADSS ، كابلات الألياف الضوئية OPGW ، كابلات الألياف الضوئية الداخلية المضغوطة بشكل ضيق ، إلخ.
خصائص المنتج
ذروة المياه الصفرية، بدون تشتت، تتجاوز الألياف أحادية الوضع المعايير المحددة فيتوصية ITU-T G. 652. D و IEC60973-2-50 B1.3معايير.
تستثمر في تكنولوجيا VAD والتي تؤدي إلى ملف تعريف ثابت لمؤشر انكسار الألياف الفردية ، والحجم الهندسي الدقيق والخسارة المنخفضة للغاية.
الألياف الأحادية النمطية قد قامت بالقضاء تماماً على امتصاص الماء حول 1383nm، مما يوفر أطوال موجة نقل موسعة من 1260nm إلى 1625nm؛أدائها البصري المتفوق يلبي متطلبات السرعة العاليةDWDM و CWDMالنقل؛ الألياف متوافقة مع الأجهزة الحالية في 1310nm؛ حجمها الهندسي الدقيق يضمن انخفاض الخسارة وارتباط قوة عالية؛ ما هو أكثر من ذلك،يُسهم PMD بشكل كبير في نقل البيانات عالية السرعة لمسافات طويلة ومتوسطة.
التفاصيل التقنية
| الخصائص الميكانيكية | الشروط | الوحدة | القيمة |
| اختبار التوتر | % | ≥1.02 | |
| ن | ≥91 | ||
| متوسط | ≥0.704 | ||
| قوة إزالة الطلاء | القيمة القصوى القيمة المتوسطة النموذجية |
ن | 1.3-8.9 |
| ن | 1.9 | ||
| قوة الشد | احتمال (وايبول) 50% احتمال (وايبول) 15% |
ام بي اي | ≥ 4000 |
| ام بي اي | ≥3050 | ||
| معيار التعب الديناميكي (Nd) | ≥20 |
| خسارة المكروبند | الشروط | الوحدة | القيمة |
| 1 دائرة Φ32mm | 1310nm | ديسيبل | ≥0.05 |
| 100 دائرة Φ60mm | 1550nm، 1625nm | ديسيبل | ≥0.05 |
| طول الألياف لكل ريل | كيلومتر | 2.1-61 |
| الخصائص البصرية | الشروط | الوحدة | القيمة |
| التخفيف | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| 1625nm | dB/km | ≤0.24 | |
| 1383nm | dB/km | ≤0.32 | |
| تغير الضعف النسبي لطول الموجة | 1285-1330nm | dB/km | ≤0.04 |
| 1525-1575nm | dB/km | ≤0.03 | |
| 1480-1580nm | dB/km | ≤0.04 | |
| التشتت داخل نطاق الطول الموجي | 1288-1339nm | ps/(nm·km) | ≥-3.5، ≤3.5 |
| 1271-1360nm | ps/(nm·km) | ≥-53، ≤5.3 | |
| 1480-1580nm | ps/(nm·km) | ≤20 | |
| 1550nm | ps/(nm·km) | ≤18 | |
| 1625nm | ps/(nm·km | ≤22 | |
| طول موجة التشتت الصفر | nm | 1300-1322 | |
| منحدر التشتت الصفري | ps/(nm·km) | ≤0.091 | |
| القيمة النموذجية لميل التشتت الصفري | ps/(nm·km) | 0.086 |
| التشتت في وضع الاستقطاب (PMD) | الشروط | الوحدة | القيمة |
| الألياف الفردية القيمة | PS/√km | 0.2 | |
| قيمة ربط PMD (M = 20 ، Q = 0.01٪)) | PS/√km | 0.1 | |
| القيمة النموذجية | PS/√km | 0.04 | |
| طول الموجة القصير λ | nm | ≤1260 | |
| طول الموجة المقطوع λc | nm | 1150 - 1330 | |
| قطر المجال في الوضع (MFD) | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | |
| مؤشر الانكسار الفعال | 1310nm | 1.4672 | |
| 1550nm | 1.4683 | ||
| عدم استمرارية الضعف | 1310nm | ديسيبل | ≤0.03 |
| 1550nm | ديسيبل | ≤0.03 | |
| التخفيف الفرق في الاتجاهين | 1310nm | dB/km | ≤0.05 |
| 1550nm | ديسيبل | ≤0.05 | |
| الضعف عدم التجانس | 1310nm | ديسيبل | ≤0.05 |
| 1550nm | ديسيبل | ≤0.05 | |
| القيمة المتوسطة لفقدان التوصيل | 1310nm/1550nm | ديسيبل | ≤0.05 |
| القيمة القصوى لخسارة الالتفاف | 1310nm/1550nm | ديسيبل | ≤0.1 |
| الخصائص الهندسية | الشروط | الوحدة | القيمة |
| قطر الغطاء | μm | 125±1 | |
| الغطاء غير الدائري | % | ≤1.0 | |
| انحراف تركيزية القلب/الغطاء | μm | ≤0.6 | |
| قطر الطلاء | μm | 245±5 | |
| انحراف تركيزية الغطاء / الطلاء | μm | ≤12 | |
| الغلاف غير الدائري | % | ≤3.0 | |
| درجة الضوء | م | ≥4 |
| خصائص البيئة | الشروط | الوحدة | القيمة |
|
خفيف إضافي من دورة درجة الحرارة |
-60°C إلى +85°C | dB/km | ≤0.03 |
|
خفيف إضافي من الشيخوخة الحرارية الرطوبة |
85 درجة مئوية، RH85٪، 30 يوما | dB/km | ≤0.03 |
|
خفيف إضافي من الشيخوخة الغمر |
23 درجة مئوية، 30 يوماً | dB/km | ≤0.03 |
|
خفيف إضافي من الشيخوخة الحرارية الجافة |
85 درجة مئوية، 30 يوما | dB/km | ≤0.03 |
