تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: OM1 المتعدد
شروط الدفع والشحن
الصفر تشتت الطول الموجي: |
1320-1365 نانومتر |
انقطاع جزئي: |
≤ 0.1 ديسيبل |
عدم تجانس التوهين: |
≤ 0.1 ديسيبل |
قطر النواة: |
62.5 ± 2.5 ميكرون |
عدم الدوائر الأساسية: |
.06.0% |
قطر الكسوة: |
125 ± 1 ميكرون |
اختبار التوتر: |
≥9.0 ن |
معلمة التعب الديناميكية: |
≥ 25 |
الصفر تشتت الطول الموجي: |
1320-1365 نانومتر |
انقطاع جزئي: |
≤ 0.1 ديسيبل |
عدم تجانس التوهين: |
≤ 0.1 ديسيبل |
قطر النواة: |
62.5 ± 2.5 ميكرون |
عدم الدوائر الأساسية: |
.06.0% |
قطر الكسوة: |
125 ± 1 ميكرون |
اختبار التوتر: |
≥9.0 ن |
معلمة التعب الديناميكية: |
≥ 25 |
تطبيق المنتج

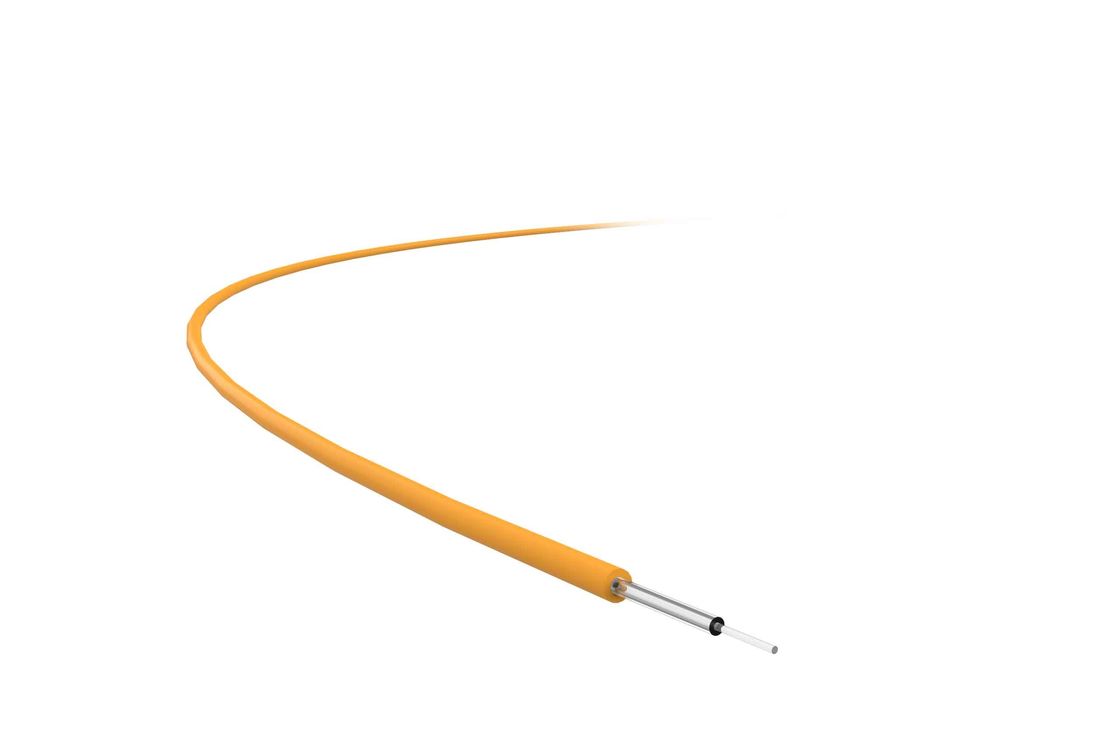

62ميزات الألياف متعددة الوسائط OM1قطر القلب 62.5μm وقطر الغطاء 125μm، والتي تم تحسينها بشكل شامل للأداء فيطول الموجات التشغيلية 850nn و 1300nm.
جميع مؤشرات الألياف قد وصلت إلى المستوى المتقدم في العالم. بفضل عرض النطاق الترددي الأعلى وأقل الضعف، فإنه يرضي الاستخدام في 850nm و 1300nm،ويستخدم على نطاق واسع في شبكة المنطقة المحلية (LAN)، بث الفيديو، بث الصوت، بث البيانات، والعديد من القطاعات الأخرى.
مع الليزر والديود المخرج للضوء (LED) كمصدر للضوء ، فإن الألياف عملية للغاية لـ IEEE802.3z Gigabit Ethernet. بالإضافة إلى ذلك ،تكنولوجيا تصنيع MCVD تضمن استقرارًا أفضل وسيطرة أكثر دقة على توزيع مؤشر الانكساريطبق الألياف على بنيات مختلفة من كابلات الألياف الضوئية، مثلكابلات الألياف الشريطية، كابلات الأنابيب الفضفاضة المتشابكة، كابلات الألياف الأساسية المتشابكة، كابلات الألياف الضوئية من الأنابيب المركزية، كابلات الألياف الضوئية المقاومة الضيقة، إلخ.
خصائص المنتج
الألياف مناسبة لـ 850 نانومتروأطوال موجة تشغيل 1300nm؛ يتم تحسين انخفاض الضبابية وعرض النطاق الترددي العالي لنقل IEEE802.3z Gigabit Ethernet ؛ تتمتع حماية الطلاء وخصائص الزجاج بأداء ممتاز.
التفاصيل التقنية
| الخصائص البصرية | الشروط | القيمة | الوحدة |
| التخفيف | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| عرض النطاق الترددي للحقن | 850nm | ≥200 | MHz.km |
| 1300nm | ≥ 500 | MHz.km | |
| الفتحة العددية (NA) | 0.275±0.015 | ||
| مؤشر انكسار المجموعة | 850nm | 1.496 | |
| 1300nm | 1.491 | ||
| طول موجة التشتت الصفر | 1320-1365nm | ||
| منحدر التشتت الصفري | 1320nm -1348nm | ≤0.01 | ps/(nm·km) |
| 1348nm-1365nm | ≤0.001 | ps/(nm·km) | |
| خسارة الكتلة الكبيرة، 100 دائرة، نصف قطرها 37.5 ملم | 850nm | ≤0.50 | ديسيبل |
| 1300nm | ≤0.50 | ديسيبل | |
| التشتت الخلفي (1300 نانومتر) | الشروط | القيمة | الوحدة |
| انقطاع جزئي | ≤0.1 | ديسيبل | |
| الضعف عدم التجانس | ≤0.1 | ديسيبل | |
| القيم المختلفة للتشتت ثنائي الاتجاه والعودة | ≤0.1 | dB/km |
| الخصائص الهندسية | الشروط | القيمة | الوحدة |
| قطر النواة | 62.5±25 | μm | |
| عدم الدورة الدائرية في القلب | ≤60 | % | |
| قطر الغطاء | 125±1 | μm | |
| الغطاء غير الدائري | ≤2.0 | % | |
| انحراف تركيزية القلب/الغطاء | ≤1.5 | μm | |
| قطر الطلاء | 245±10 | μm | |
| انحراف تركيزية الغطاء / الطلاء | ≤120 | μm |
| خصائص البيئة (850nm و 1300nm) | الشروط | القيمة | الوحدة |
| إضافية الضعف من درجة الحرارة | ≤0.15 | dB/km | |
| الضعف الإضافي لدائرة درجة الحرارة والرطوبة | ≤0.20 | dB/km | |
| التخفيف الإضافي لشيخوخة الغمر | ≤0.20 | dB/km | |
| التخفيف الإضافي للتدفئة الحرارية المائية | ≤0.20 | dB/km | |
| الشيخوخة الحرارية الجافة | ≤0.20 | dB/km |
| الخصائص الميكانيكية | الشروط | القيمة | الوحدة |
| اختبار التوتر | ≥90 | ن | |
| خسارة إضافية من مكروبند | 850nm | ≤0.5 | ديسيبل |
| قوة إزالة الطلاء | القيمة المتوسطة النموذجية | 1.4 | ن |
| القيمة القصوى | ≥1.3 ≤8.9 | ن | |
| معيار التعب الديناميكي (Nd) | ≥25 | ||
