تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: TCHR1103S
شروط الدفع والشحن
مدى القوة: |
3 إلى 10 كيلو فولت أمبير |
طرق التشغيل: |
1 مدخل - 1 مخرج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
≥ 0.97 |
عامل انتاج الطاقة: |
0.9 |
الكفاءة: |
90% |
تردد الإدخال: |
40-70 هرتز |
تردد الإخراج: |
50/60 هرتز قابل للتكيف (قابل للتعديل) |
واجهة الاتصالات: |
RS232، بروتوكول إدارة الشبكة البسيط |
مدى القوة: |
3 إلى 10 كيلو فولت أمبير |
طرق التشغيل: |
1 مدخل - 1 مخرج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
≥ 0.97 |
عامل انتاج الطاقة: |
0.9 |
الكفاءة: |
90% |
تردد الإدخال: |
40-70 هرتز |
تردد الإخراج: |
50/60 هرتز قابل للتكيف (قابل للتعديل) |
واجهة الاتصالات: |
RS232، بروتوكول إدارة الشبكة البسيط |
تطبيق المنتج

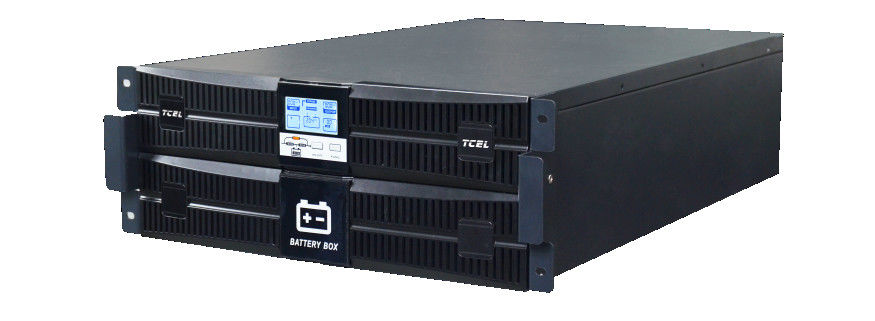

سلسلة TCHR11 الـ Rack Mounted UPS تستخدم على نطاق واسع في الحكومة والتمويل والاتصالات والتعليم والنقل والأرصاد الجوية والإذاعة والتلفزيون والضرائب الصناعية والتجارية والرعاية الصحيةالطاقة والكهرباءوقطاعات أخرى.
نطاق الطاقة
3 إلى 10 كيلو إف إيه
أساليب العمل
1 في - 1 خارج، التحويل المزدوج على الانترنت
خصائص المنتج
يمتلك بطارية ذكية، وإدارة شبكة فائقة، ونظام تكييفي بين تردد المدخلات والمخرجات.تردد الدخول (40-70 هرتز)تتكيف معتردد الخروج 50/60 هرتز، مصممة لتحقيق التحويل المزدوج عبر الإنترنت لجميع المولدات. تكنولوجيا التحكم الرقمي،باستخدام معالج رقمي DSP عالي الأداء، ضمان دقة وكفاءة وموثوقية معالجة البيانات. يمكن استبدال البطارية المدمجة في وقت التشغيل ؛ في 6-10kVA ، يمكن إجراء الصيانة عبر الإنترنت ؛ولديها وظيفة الشيخوخة الذاتية.
التفاصيل التقنية
| النموذج | TCHR1103S | TCHR1103L | TCHR1106XS | TCHR1106XL | TCHR1110XS | TCHR1110XL | |
| السعة | 3kVA | 3kVA | 6kVA | 6kVA | 10kVA | 10kVA | |
| المدخلات | نطاق الجهد | 110~288VAC (220/230/240VAC) | |||||
| التكرار | 40-70 هرتز | ||||||
| عامل الطاقة | ≥0.97 | ≥0.99 | |||||
| الناتج | نطاق الجهد | 220VAC ± 1% | |||||
| التكرار | 50/60 هرتز قابلة للتكيف (يمكن ضبطها) | ||||||
| شكل الموجة | موجة الجانب السيني | ||||||
| عامل القوة | 0.9 | 1 | |||||
| قدرة الإفراط في الحمل (الوضع المعاكس) | نقل 105% إلى 130% إلى التجاوز بعد دقيقة واحدة. 150% نقل إلى البايباس بعد 30 ثانية |
110% نقل إلى البايباس بعد 10 دقائق. 130% نقل إلى البايباس بعد دقيقة واحدة 150% تحويل إلى التجاوز بعد 30 ثانية، وإغلاق لمدة دقيقة واحدة |
|||||
| نسبة الذروة | 3:01 | ||||||
| الكفاءة | الوضع الرئيسي 90% وضع ECO 97% |
الوضع الرئيسي 95% وضع ECO 98% |
|||||
| بطارية | النموذج | 12VDC/7Ah | يعتمد على البطاريات الخارجية | 12VDC/7Ah | يعتمد على البطاريات الخارجية | 12VDC/9Ah | يعتمد على البطاريات الخارجية |
| كمية | 8 | الخلايا 16-20 (اختياري) | الخلايا 16-20 (اختياري) | ||||
| الحد الأقصى لتيار الشحن | 1A | 4A/8A | 1A | 5A | 1A | 5A | |
| التيار المستمر | 96VDC | 192-288VDC | |||||
| واجهة الاتصال | RS232، SNMP | ||||||
| الخيارات | بطاقات اتصال BD9 الجافة قابلة للتبديل ، بطاقات USB من النوع B ، بطاقات SNMP ، منافذ RS485 | بطاقات اتصال جافة قابلة للتبديل ، وضع ECO ، بطاقات الشركات ، حزم البطاريات ، بالإضافة إلى منافذ USB و SNMP و RS485 | |||||
| الحفاظ على التجاوز | / | المعيار | |||||
| البيئة | الحرارة | 0-40 درجة مئوية | |||||
| الرطوبة | 0-95 درجة مئوية | ||||||
| الحجم W*D*H (ملم) | 440*480*173 (4U) | 440*480*86 (2U) | 440*660*172 | 440*550*86 | 440*660*172 | 440*550*86 | |
| الوزن (كيلوغرام) | 31 | 9.5 | 58 | 16 | 62 | 18 | |
