تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: TCRM060 / 10X
شروط الدفع والشحن
مدى القوة: |
10-90 كيلو فولت أمبير |
طرق التشغيل: |
3 في 3 خارج، 3 في واحد خارج، 1 في 1 خارج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
> 0.99 |
عامل انتاج الطاقة: |
1 |
الشاشة: |
شاشة ملونة تعمل باللمس مقاس 9 بوصة |
تردد الإدخال: |
50/60 هرتز |
تردد الإخراج المقدر: |
50/60 هرتز |
واجهة الاتصالات: |
RS232، RS485، جهات اتصال جافة، بطاقات SNMP (اختياري)، إيقاف التشغيل في حالات الطوارئ |
مدى القوة: |
10-90 كيلو فولت أمبير |
طرق التشغيل: |
3 في 3 خارج، 3 في واحد خارج، 1 في 1 خارج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
> 0.99 |
عامل انتاج الطاقة: |
1 |
الشاشة: |
شاشة ملونة تعمل باللمس مقاس 9 بوصة |
تردد الإدخال: |
50/60 هرتز |
تردد الإخراج المقدر: |
50/60 هرتز |
واجهة الاتصالات: |
RS232، RS485، جهات اتصال جافة، بطاقات SNMP (اختياري)، إيقاف التشغيل في حالات الطوارئ |
تطبيق المنتج

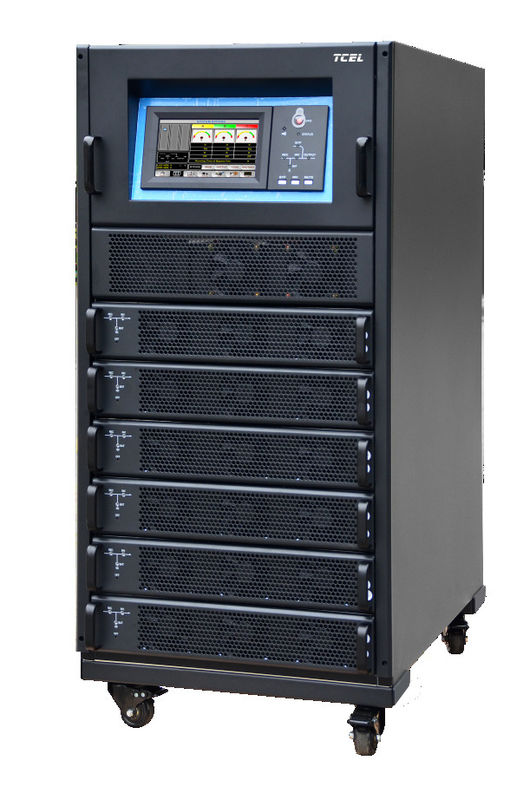

سلسلة TCRM الطاقة وحدات UPS، الرائدة في الصناعة، منتج توزيع الطاقة الرقمية بالكامل، يجمع أحدث التكنولوجيا في الكترونيات الطاقة والتحكم التلقائي،مما أدى إلى تحسينات كبيرة في موثوقية الطاقة، توافر وصيانة المعدات الحيوية.
وهو يدمج الخصائص التقنية لأنواع الأبراج التقليدية مع الحاجة إلى غرف الخدمة المندمجية الحديثة، مما يضمن التصميم المندمج مع موثوقية عالية للنظام.
مجموعة الطاقة / أساليب العمل
10-90kVA ، 3 في 3 خارج ، 3 في منفصل ، 1 في 1 خارج (TCRM020/10X ، TCRM040/10X ، TCRM060/10X) ، التحويل المزدوج عبر الإنترنت
خصائص المنتج
سلسلة TCRM توزيع الطاقة وحدات التشغيل UPS وحدات التشغيل لديها كل من البرمجيات والأجهزة في وحدات الطاقة ولها نظامها تحت الحماية.الأداء الحراري والدائرات القصيرة تحدث، يمكن توفير حماية سريعة وفعالة لضمان أمن النظام كله وموثوقيته.
مع التحكم الرقمي DSP عالية السرعة 32 بت ، يقدم نظام الاتصال أحدث تقنية CAN-BUS ، مما يجعل أدائه أكثر استقرارا وأكثر أمانًا.
يحتوي سلسلة TCRM UPS الوحيدة على حزمة متكاملة من وحدات IGBT ، مما يحسن إلى حد كبير من موثوقية الأجهزة الأساسية.فإنه يتجنب تدفق غير متساوية وتوتر الإجهاد الناجمة عن نهج متوازي IGBT منفصلة، وتصميم قناة العزل الفريدة تحسن بشكل كبير من قدرة التكيف مع البيئة.
كل وحدة طاقة لديها شاحن رقمي ذو طاقة عالية منفصلة مدمجة، توفير 20٪ من طاقة الطاقة للشحن. دوائر الشحن والفراغ هي في التحكم الرقمي DSP،لإدارة البطارية الممتازة وطول عمر البطارية.
عامل طاقة الدخول أكبر من 099، هارمونيكات المدخل أقل من 3٪، والكفاءة الشاملة تصل إلى 95٪ أو أكثر؛ ووظيفتها النوم الذكية تحسن بفعالية كفاءة نظام UPS بأكمله.
تتيح بطاقة إدارة الشبكة SNMP للمراقبة والتحكم عن بعد في نظام UPS عبر الشبكة ، وللمراقبة عن بعد متزامنة لأجهزة متعددة عبر مربع التحكم عن بعد المتطابق.
يتم الحفاظ عليها في غضون دقائق فقط وتتبنى تحديدًا مستقلًا لمعرفة وحدات الوحدة دون الحاجة إلى ضبط البرنامج يدويًا. تسجيل شكل الموجة الحرج يجعل من السهل تحليل الأخطاء.
يأتي النظام مع بدء بارد مع البطاريات لتشغيل (لـ 20 كيلو فاي / 25 كيلو فاي / 30 كيلو فاي / 45 كيلو فاي / 50 كيلو فاي وحدة الطاقة).
وحدات المراقبة والحاجز الثابت قابلة للتبادل الساخن ، مع كل وحدة طاقة تلقائي التحكم والتشغيل التلقائي لتجنب الفشل في نقطة واحدة.
| النموذج | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
| السعة | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| المدخلات الرئيسية | اتصال المحطة | ثلاث مراحل + N + PE | |||||
| الجهد المدخل | 380/400/415VAC (خط-خط) 220/230/240VAC (جهد الطور) | ||||||
| تردد الإدخال | 50/60 هرتز | ||||||
| عامل الطاقة | >0.99 | ||||||
| معدل التشوه الحالي | THDi<4٪ | ||||||
| نطاق الجهد | 304-478 فاكس (خط-خط) عند الحمل الكامل؛ 304V-228 فاكس (خط-خط) خفض خطي من 100٪ إلى 75٪ | ||||||
| تردد الجهد | 40-70 هرتز | ||||||
| بطارية | فولتاج البطارية | ± 240VDC (32-44 خلية قابلة للتعديل) | |||||
| قوة الشحن | 20%* الطاقة النشطة | ||||||
| دقة الجهد الشاحن | ± 1% | ||||||
| التجاوز | تشغيل الجهد | 380 فولت / 400 فولت / 415 فولت (خط-خط) ، 220 فولت / 230 فولت / 240 فولت (جهد مرحلي) | |||||
| نطاق الجهد | - 20% - + 15% ؛ - 40% - + 25% اختياري | ||||||
| قدرة الحمل الزائد | 125% عمل طويل الأمد؛ 130% لمدة 10 دقائق. 150٪ لمدة دقيقة واحدة ؛ 150٪ > الحمل لمدة 300ms |
110٪ من التشغيل لفترة طويلة 110٪ <حمل < 130٪ لمدة 10 دقائق. 130٪ <حمل < 150٪ لمدة دقيقة واحدة. 150٪ > الحمل لمدة 300ms |
|||||
| الناتج | الجهد المسمّى للخروج | 380/400/415VAC (خط-خط) ؛ 220/230/240VAC (جهد الطور) | |||||
| التردد المسموح به | 50/60 هرتز | ||||||
| عامل الطاقة الخارجة | 1 | ||||||
| دقة الجهد | 1.50٪ | ||||||
| الاستجابة الديناميكية للخروج | < 5٪ (20٪ - 80٪ - 20٪ خطوة الحمل) | ||||||
| وقت التعافي الديناميكي | < 20ms (0٪ - 100٪ - 0٪ خطوة الحمل) | ||||||
| الإخراج الإجمالي التشوه الهارموني | < 1% (حمل خطي) ، < 5,5% (حمل غير خطي) | ||||||
| زيادة في تحميل المحول | 102% من العمل لفترة طويلة؛ 110% من الانتقال إلى التجاوز بعد ساعة واحدة؛ 125٪ من الانتقال إلى التجاوز بعد 10 دقائق. 150٪ نقل إلى البايباس بعد دقيقة واحدة؛ > 150٪ نقل إلى البايباس بعد 200 ms |
||||||
| دقة التردد | 0.10٪ | ||||||
| نطاق التتبع | قابلة للتعديل، ± 0.5Hz-± 5Hz، الافتراضية ± 3Hz | ||||||
| سرعة التتبع | قابلة للتعديل، 0.5 هرتز/S-±3 هرتز/S، افتراضية 0.5 هرتز/S | ||||||
| نسبة الذروة | 3:01 | ||||||
| دقة ثلاث مراحل | 120 درجة ± 0.5 درجة | ||||||
| النظام | الكفاءة | الوضع الرئيسي: 95٪ Max؛ الوضع الاقتصادي: 98٪؛ وضع البطارية: 94.5٪ | |||||
| الشاشة | شاشة لمسة LCD + LED + ملونة ، 9 بوصات | ||||||
| اللغة | الصينية، الصينية التقليدية، الإنجليزية، الروسية، الإيطالية، الإسبانية، الألمانية | ||||||
| تصنيف الحماية | IP20 | ||||||
| واجهة الاتصال | RS232، RS485، الاتصالات الجافة، بطاقات SNMP (خيار) ، إيقاف الطوارئ | ||||||
| طرق التوصيل | الأسلاك الخلفية والأسفل، اختياري | أسلاك أسفل | الأسلاك الخلفية والأسفل، اختياري | أسلاك أسفل | |||
| بيئة العمل | 0-40 درجة مئوية (درجة حرارة العمل) ؛ -25 درجة مئوية ~ 70 درجة مئوية (درجة حرارة التخزين) ؛ 0-95٪ (بدون تكثيف) | ||||||
| الضوضاء (دي بي) / م | < 56 ديسيبل | ||||||
| نوع الخزانة | خزانة من 2 وحدات | خزانة ذات أربع وحدات | خزانة ذات 6 وحدات | خزانة من 2 وحدات | خزانة ذات 3 وحدات | خزانة ذات 6 وحدات | |
| الحجم (W*D*H) (ملم) | الجسم الرئيسي | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
| الجسم الرئيسي (وضع في رف الخادم) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
| الوحدة | 436*590*85mm (2U) | ||||||
| الوزن (كيلوغرام) | الجسم الرئيسي (مع وحدات) | 73 كجم | 113 كجم | 175 كجم | 73 كجم | 119 كجم | 175 كجم |
| الوحدة | 15.3kg (PM10X) | 15.5kg (PM15) | |||||
