تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: TCHR3310CL
شروط الدفع والشحن
نطاق القوة: |
10-25 كيلو فولت أمبير |
طرق التشغيل: |
3 في 3 من أصل / 3 في التحويل الفردي المزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
0.99 |
عامل انتاج الطاقة: |
1 |
شاشة: |
6.5 بوصة شاشة LCD ملونة كبيرة |
تردد الإدخال: |
50/60 هرتز |
التردد الناتج المقدر: |
50/60 هرتز |
واجهة الاتصالات: |
RS232 ، RS485 ، جهات الاتصال الجافة ، بدء التشغيل البارد للبطارية |
نطاق القوة: |
10-25 كيلو فولت أمبير |
طرق التشغيل: |
3 في 3 من أصل / 3 في التحويل الفردي المزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
0.99 |
عامل انتاج الطاقة: |
1 |
شاشة: |
6.5 بوصة شاشة LCD ملونة كبيرة |
تردد الإدخال: |
50/60 هرتز |
التردد الناتج المقدر: |
50/60 هرتز |
واجهة الاتصالات: |
RS232 ، RS485 ، جهات الاتصال الجافة ، بدء التشغيل البارد للبطارية |
تطبيق المنتج
يتم استخدام UPS المثبت على الرف من سلسلة TCHR33 على نطاق واسع في الحكومة والتمويل والاتصالات والتعليم والنقل والأرصاد الجوية والراديو والتلفزيون والضرائب الصناعية والتجارية والرعاية الصحية والطاقة والكهرباء وغيرها من القطاعات.
نطاق الطاقة / طرق التشغيل
من 10 إلى 25 كيلو فولت أمبير ، 3 في 3 من أصل / 3 في التحويل الفردي المزدوج عبر الإنترنت
مواصفات المنتج

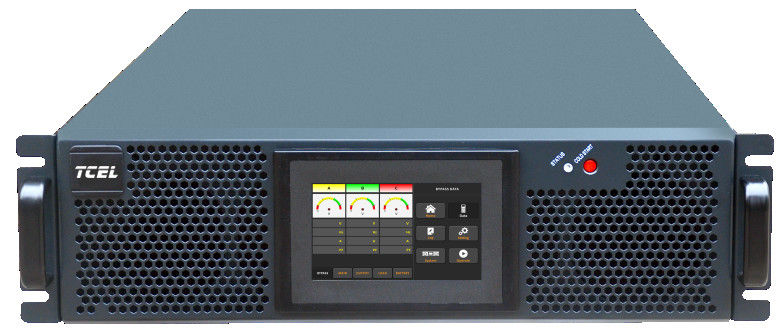

سلسلة UPS المثبتة على الحامل عبر الإنترنت من سلسلة TCHR متوافقة مع خرج التيار المتردد ثلاثي الطور والمرحلة الواحدة ، مع الطاقة المقدرة من 10-25 كيلو فولت أمبير ، عامل قدرة الدخل 1، ارتفاع 3 U ، والنظام - بما في ذلك التصحيح ، والعاكس ، والتجاوز الثابت ، والشاحن ، ومحول البطارية ، ووحدة التحكم وعرض الحالة - جميعها متضمنة مع جهاز منفصل.تم تصميم لوحة التحكم والمحطات الحساسة الخاصة به بمقاومة الغبار ، لسهولة الاستخدام والموثوقية.إنه مثالي لمراكز البيانات الحديثة.
تعمل وظائف التشخيص الذاتي للخطأ والحماية الذاتية على تسريع عملية الصيانة وتبسيطها.مع شواحن الطفو للتبديل التلقائي ، فإنه يوفر أيضًا منافذ مراقبة RS232 / SNMP.يقوم برنامج المراقبة الخاص به بتسجيل أحداث الطاقة ، ويوفر مجموعة متنوعة من مخططات الشبكة ، ويدعم بروتوكولات TCP / IP ، وذلك لتحقيق التحكم عن بعد والإدارة.
استنادًا إلى تقنية التحكم الرقمية بالكامل DSP ، يتم تبسيط دائرة التحكم والحصول على مرونة وموثوقية أعلى.بفضل الدارة القصيرة والحمل الزائد والسخونة الزائدة والحماية من الجهد الزائد الناتج وتقنية الحد من التيار ، يعمل النظام بشكل أكثر استقرارًا.علاوة على ذلك ، تكتسب أجهزة الطاقة سعة مساحة أكبر لتشغيل أكثر موثوقية.
يعمل مرشح EMC المدمج والحماية المزدوجة من زيادة التيار على جعله أكثر أمانًا لطاقة الحمل ، ويقلل عامل طاقة الإدخال العالي من تلوث الشبكة ، ويلزم امتثال ROHS للوفاء بالمعايير العالية للتوافق الكهرومغناطيسي من الفئة ب.
إنه يوفر الجودة المثلى لتوزيع الطاقة ووضع ECO المتاح لتقليل استهلاك الطاقة ، مع كفاءة تشغيل تصل إلى 95٪ أو أكثر.المروحة الذكية قابلة للتعديل في السرعة لتقليل الضوضاء وتوفير استهلاك الطاقة.تجعل كثافة الطاقة العالية من الممكن تغطية مساحة أقل وتحسين كفاءة التشغيل بشكل أفضل.
مثبت على الرف ، مناسب لأرفف الخوادم القياسية ، ويمكن أن يتكامل بسهولة مع الخوادم.مع واجهة سهلة الاستخدام وشاشة LCD تعمل باللمس مقاس 6.5 بوصة ، فإنها تتميز بمعلومات وفيرة ، متوافقة مع أنظمة 3/3 و 3/1.
عامل الطاقة الناتج هو 1 ، 15٪ أعلى من العامل المشترك.يدعم التشغيل البارد للبطاريات للتشغيل من أجل توفير طاقة الطوارئ عند الحاجة.عامل طاقة الإدخال العالي الخاص به هو أكثر من 0.99.
يتم عرض رسومات بديهية للغاية ومجموعة متنوعة من صور الرموز بشكل مميز ، وخاصة واجهة مراقبة البطارية.تظهر الرسوم البيانية لسعة البطارية بألوان مختلفة استجابة لتغيرات نسبة السعة.
تفاصيل تقنية
| نموذج | TCHR3310CL | TCHR3315CL | TCHR3320CL | TCHR3325CL | |
| الاهلية | 10 كيلو فولت أمبير | 15 كيلو فولت أمبير | 20 كيلو فولت أمبير | 25 كيلو فولت أمبير | |
| المدخلات الرئيسية | اتصال المحطة | ثلاث مراحل + N + PE | |||
| مساهمة الجهد | 380/400 / 415VAC (خط خط) | ||||
| تردد الإدخال | 50/60 هرتز | ||||
| عامل القوى | 0.99 | ||||
| معدل التشويه الحالي | THDi ＜ 4٪ (100٪ تحميل خطي) | THDi ＜ 3٪ (100٪ تحميل خطي) | |||
| مدى الجهد | 304-478Vac (Line-Line) عند التحميل الكامل ؛ انحراف خطي 304V-228Vac (خط خط) من 100٪ إلى 75٪ |
||||
| تردد الجهد | 40-70 هرتز | ||||
| بطارية | جهد البطارية | ± 240VDC (32-44 خلية قابلة للتعديل) | |||
| قوة الشحن | 20٪ * القوة النشطة (الحد الأقصى) | ||||
| شحن دقة الجهد | 1٪ | ||||
| تجاوز | الجهد الالتفافية | 380V / 400V / 415V (خط خط) | |||
| مدى الجهد | قابل للتعديل ، افتراضي -20٪ - + 15٪ الحد الأعلى: + 10٪ ، + 15٪ ، + 20٪ ، + 25٪ الحد الأدنى: -10٪ ، -15٪ ، -20٪ ، -30٪ ، -40٪ |
||||
| مدى التردد للتجاوز | 50/60 هرتز (القدرة المقدرة) ، قابل للتعديل: ± 1 هرتز ، ± 3 هرتز ، ± 5 هرتز | ||||
| انتاج | | تصنيف انتاج التيار الكهربائي | 380/400 / 415VAC (خط خط) | |||
| تردد مصنف | 50/60 هرتز | ||||
| عامل انتاج الطاقة | 1 | ||||
| دقة الجهد | ± 1.0٪ | ||||
| إخراج الاستجابة الديناميكية | ＜ 5٪ (20٪ -80٪ -20٪ تحميل خطوة 0٪) | ||||
| وقت الاسترداد الديناميكي | ＜ 30 مللي ثانية (0٪ -100٪ -0٪ خطوة تحميل) | ||||
| إجمالي الناتج التشويه التوافقي | ＜ 1٪ (حمل خطي) ＜ 5.5٪ (حمل غير خطي) | ＜ 1.5٪ (حمل خطي) ＜ 6٪ (حمل غير خطي) | |||
| العاكس الزائد | 110٪ نقل لتجاوز بعد 1 ساعة ؛125٪ نقل لتجاوز بعد 10 دقائق ؛ 150٪ نقل لتجاوز بعد دقيقة واحدة ؛> 150٪ نقل لتجاوز بعد 200 مللي ثانية |
||||
| دقة التردد | 0.10٪ | ||||
| نطاق التتبع | قابل للتعديل ، ± 0.5 هرتز- ± 5 هرتز ، افتراضي ± 3 هرتز | ||||
| سرعة التتبع | قابل للتعديل ، 0.5 هرتز / ثانية - ± 3 هرتز / ثانية ، افتراضي 0.5 هرتز / ثانية | ||||
| نسبة الذروة | 3:01 | ||||
| دقة ثلاث مراحل | 120 درجة ± 0.5 درجة | ||||
| نظام | كفاءة الوضع الرئيسي | 95٪ | 95.5٪ | ||
| وضع البطارية | 94.5٪ | 95٪ | |||
| شاشة | شاشة LCD + LED + شاشة ملونة تعمل باللمس | ||||
| تصنيف الحماية | IP20 | ||||
| واجهة الاتصالات | RS232 ، RS485 ، جهات الاتصال الجافة ، بدء التشغيل البارد للبطارية | ||||
| بيئة العمل | 0-40 ℃ (درجة حرارة العمل) ؛-25 ~ 70 (درجة حرارة التخزين) ؛0-95٪ (بدون تكاثف) | ||||
| الضوضاء (ديسيبل) / م | 65dB @ 100٪ تحميل ، 62dB @ 45٪ تحميل | ||||
| خيارات | بطاقات SNMP ، بطاقات الشركات ، الحماية من الصواعق | بطاقات SNMP ، بطاقات الشركات ، الحماية من الصواعق ، LBS | |||
| الحجم (W * D * H) (مم) | 485 * 750 * 130 | 485 * 750 * 130 | |||
| الوزن (كجم) | 25 | 30 | |||
