تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: TRM060 / 20
شروط الدفع والشحن
مدى القوة: |
20-200 كيلو فاي |
طرق التشغيل: |
3 في 3 خارج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
> 0.99 |
عامل انتاج الطاقة: |
0.9 |
تردد الإدخال: |
50/60 هرتز |
تردد الإخراج المقدر: |
50/60 هرتز |
تصنيف الحماية: |
IP20 |
واجهة الاتصالات: |
RS232، RS485، جهات اتصال جافة، بطاقات SNMP (اختياري)، إيقاف التشغيل في حالات الطوارئ |
مدى القوة: |
20-200 كيلو فاي |
طرق التشغيل: |
3 في 3 خارج، تحويل مزدوج عبر الإنترنت |
عامل الطاقة المدخلات: |
> 0.99 |
عامل انتاج الطاقة: |
0.9 |
تردد الإدخال: |
50/60 هرتز |
تردد الإخراج المقدر: |
50/60 هرتز |
تصنيف الحماية: |
IP20 |
واجهة الاتصالات: |
RS232، RS485، جهات اتصال جافة، بطاقات SNMP (اختياري)، إيقاف التشغيل في حالات الطوارئ |
تطبيق المنتج

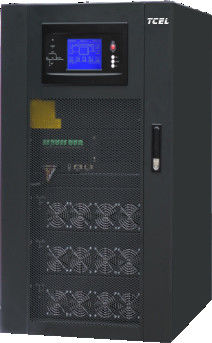

سلسلة "ترم" للطاقة العابرة للطاقة، المنتج الرائد في مجال توزيع الطاقة الرقمي بالكامل، يجمع أحدث التقنيات في إلكترونيات الطاقة والتحكم التلقائي،مما أدى إلى تحسينات كبيرة في موثوقية الطاقة، توافر وصيانة المعدات الحيوية.
إنه يدمج الخصائص التقنية لأنواع الأبراج التقليدية مع الحاجة إلى غرف خادم مودولية حديثة ، مما يضمن التصميم المودولي مع موثوقية عالية للنظام.
يستخدم على نطاق واسع في الحكومة، والتمويل، والاتصالات، والتعليم، والنقل، والأرصاد الجوية، والإذاعة والتلفزيون، والضرائب الصناعية والتجارية، والرعاية الصحية، والطاقة والكهرباء،والقطاعات الأخرى.
مجموعة الطاقة / أساليب العمل
20-200 كيلوفا، 3 في 3 خارج، تحويل مزدوج على الانترنت
خصائص المنتج
| النموذج | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
| السعة | 60kVA | 120kVA | 200kVA | |
| المدخلات الرئيسية | اتصال المحطة | ثلاث مراحل + N + PE | ||
| الجهد المدخل | 380/400/415VAC (خط-خط) | |||
| تردد الإدخال | 50/60 هرتز | |||
| عامل الطاقة | >0.99 | |||
| معدل التشوه الحالي | THDi < 3% (100٪ حمولة خطية) | |||
| نطاق الجهد | 304-478Vac (خط-خط) عند الحمل الكامل؛ 304V-228Vac (خط-خط) خفض خطي من 100٪ إلى 75٪ | |||
| تردد الجهد | 40-70 هرتز | |||
| بطارية | فولتاج البطارية | ± 240VDC (32-44 خلية قابلة للتعديل) | ||
| قوة الشحن | 20%* الطاقة النشطة | |||
| دقة الجهد الشاحن | ± 1% | |||
| التجاوز | تشغيل الجهد | 380 فولت / 400 فولت / 415 فولت (خط خط) | ||
| نطاق الجهد | -20% - +15% | |||
| نطاق التردد للانتقال | 50/60 هرتز (تردد مشهود) ±1 هرتز، ±3 هرتز، ±5 هرتز | |||
| الناتج | الجهد المسمّى للخروج | 380/400/415VAC (خط-خط) | ||
| التردد المسموح به | 50/60 هرتز | |||
| عامل الطاقة الخارجة | 0.9 | |||
| دقة الجهد | ±1.0% | |||
| الاستجابة الديناميكية للخروج | < 5٪ (20٪ - 80٪ - 20٪ خطوة الحمل) | |||
| وقت التعافي الديناميكي | < 20ms (0٪ - 100٪ - 0٪ خطوة الحمل) | |||
| الإخراج الإجمالي التشوه الهارموني | < 1% (حمل خطي) ، < 5,5% (حمل غير خطي) | |||
| زيادة في تحميل المحول | 110٪ نقل إلى البايباس بعد ساعة واحدة؛ 125٪ نقل إلى البايباس بعد 10 دقائق. 150٪ نقل إلى البايباس بعد دقيقة واحدة؛ > 150٪ نقل إلى البايباس بعد 200 ms |
|||
| دقة التردد | 0.10٪ | |||
| نطاق التتبع | قابلة للتعديل، ± 0.5Hz-± 5Hz، الافتراضية ± 3Hz | |||
| سرعة التتبع | قابلة للتعديل، 0.5 هرتز/S-±3 هرتز/S، افتراضية 0.5 هرتز/S | |||
| نسبة الذروة | 3:01 | |||
| دقة ثلاث مراحل | 120 درجة ± 0.5 درجة | |||
| النظام | الكفاءة | الوضع العادي:95% الوضع الاقتصادي:99% | ||
| وضع البطارية | 95% | |||
| الشاشة | شاشة LCD + LED، شاشة لمسة + لوحة مفاتيح | |||
| تصنيف الحماية | IP20 | |||
| واجهة الاتصال | RS232، RS485، الاتصالات الجافة، بطاقات SNMP، واجهة مولد | |||
| بيئة العمل | 0-40 درجة مئوية (درجة حرارة العمل) ؛ -25 درجة مئوية ~ 70 درجة مئوية (درجة حرارة التخزين) ؛ 0-95٪ (بدون تكثيف) | |||
| الضوضاء (دي بي) / م | < 66 ديسيبل | |||
| الخيارات | بطاقات SNMP، حماية البرق، تعويض درجة حرارة البطارية، إنذار SMS، شبكة الغبار، وحدة إدخال مزدوجة، التجميع الزلزالي | |||
| نوع الخزانة | خزانة ذات 3 وحدات | خزانة ذات 6 وحدات | خزانة من 10 وحدات | |
| الحجم (W*D*H) (ملم) | الجسم الرئيسي | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| وحدة TCPM20 | 440*590*134 | |||
| الوزن (كيلوغرام) | الجسم الرئيسي (مع وحدات) | 171 كجم | 277 كجم | 399 كجم |
| وحدة TCPM20 | 22 كجم | |||
