تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: S / FTP-11-8-4P-V1
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
كات 8 S/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
الطول: |
305 م / بوكس |
درع جديلة: |
النحاس المعلب |
العزل: |
HDPE |
مقاومة اللهب PVC: |
GB / T 18380.12 (IEC 60332-1-2) |
تصنيف النار CM / CMR: |
UL 1581 / UL 1666 |
النوع: |
كات 8 S/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
الطول: |
305 م / بوكس |
درع جديلة: |
النحاس المعلب |
العزل: |
HDPE |
مقاومة اللهب PVC: |
GB / T 18380.12 (IEC 60332-1-2) |
تصنيف النار CM / CMR: |
UL 1581 / UL 1666 |
كابل شبكة فئة 8، كابل فئة 8، كابل إيثيرنت فئة 8 التطبيق
فئة 8، الجيل الأخير من كابلات الشبكة المزدوجة الحماية (S / FTP)4 أزواج ، يدعم 2000MHz من عرض النطاق الترددي ويصل إلى 40Gb / s عند 30 م، مفيدة بشكل خاص لربط الخوادم والمفاتيح ولوحات التصحيح والأجهزة الأخرى في مركز البيانات.
متوافق مع Cat 7/7A و Cat 6A، Cat 8.1/8.225G Base-T على بعد أكثر من 30 متر (مبدئياً) و 10G Base-T على بعد 100 متر، تطبق في مواقع عالية السرعة والعرض النطاق الترددي كثيفة خارج مركز البيانات، وفي الوقت نفسه يدعمطاقة عبر الايثنتر (POE/POE+).
الخصائص

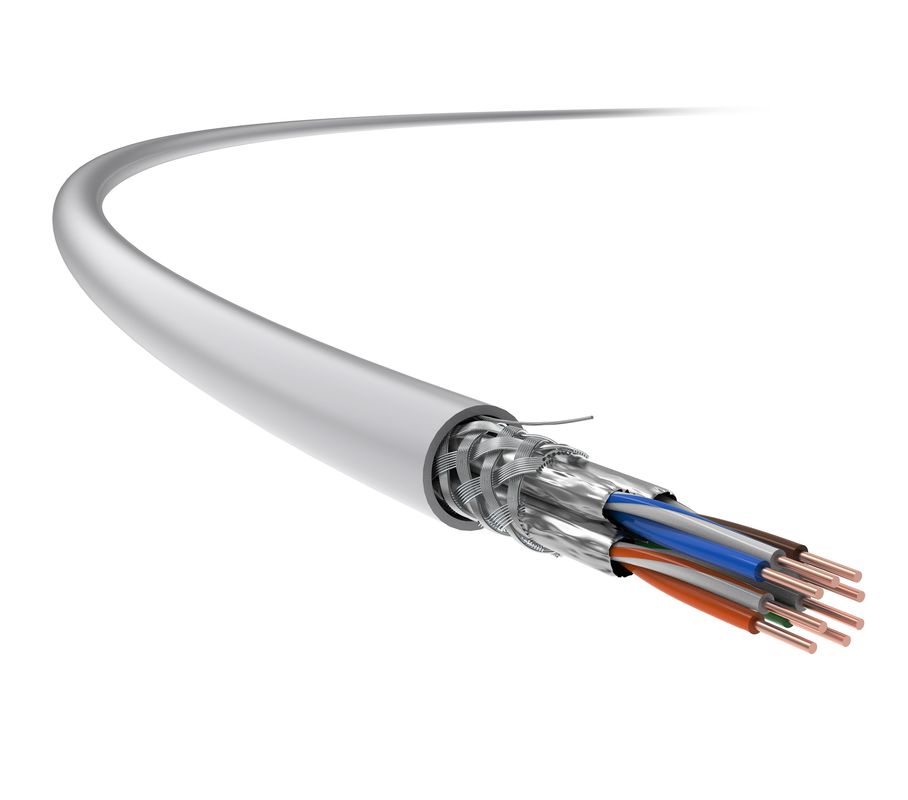

القطة الثامنة2، كابل S/FTP محمي بـ 8 نواة ، استخداماتالدرع الزوجي وهيكل الدرع الكلي، مع درع منفصل من ورق الألومنيوم لكل زوج ودرع علب النحاس الشبكة الخيوطية.
هذا يحسن أداء Near End Crosstalk / Far End Crosstalk (NEXT / FEXT) وأداء Alien Near End Crosstalk (ANEXT) ، مما يؤدي إلى تردد نقل أقصى 2000MHz.
المعايير
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | القطة الثامنة2 | |||||
| التردد (MHz) | 4 | 300 | 600 | 1000 | 1600 | 2000 |
| IL الضعف (dB/100M) | 3.7 | 10.7 | 15.1 | 17.9 | 22 | 28.5 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 115 | 125.2 | 110.7 | 122.4 | 99.3 | 92.9 |
| القوة NEXT وPS NEXT (dB) | 80 | 80 | 75.8 | 72.5 | 69.4 | 68 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 75 | 50.8 | 44.7 | 40.3 | 36.2 | 34.6 |
| طاقة ACR-F و PS ACR-F (dB) | 80 | 52.7 | 46.6 | 42.2 | 38.1 | 36.2 |
| خسارة العودة (RL، dB) | 23 | 18.9 | 16.8 | 15.2 | 13.8 | 13.1 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) | 4 × 2 × 0.60 (AWG23) |
| قطر الكابل الخارجي (اسمياً) قيمة) |
8.2ملم |
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
22 كجم |
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
70Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±35Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
74%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
34ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
68ملم
|
| حد أقصى لجهد التثبيت | 100N |
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| تصنيف الحريق CM |
UL 1581 / UL 1666
|
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| المقاومة للنار (من الأسلاك المجمعة) | GB/T 18380.35 (IEC 60332-3-24) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
