تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: SFTP-24-5E-4P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
Cat 5e SF/UTP |
السترة: |
LSZH مترابطة |
حزام من البوليستر: |
حيوان أليف |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
22 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
لا.. |
النوع: |
Cat 5e SF/UTP |
السترة: |
LSZH مترابطة |
حزام من البوليستر: |
حيوان أليف |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
22 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
لا.. |

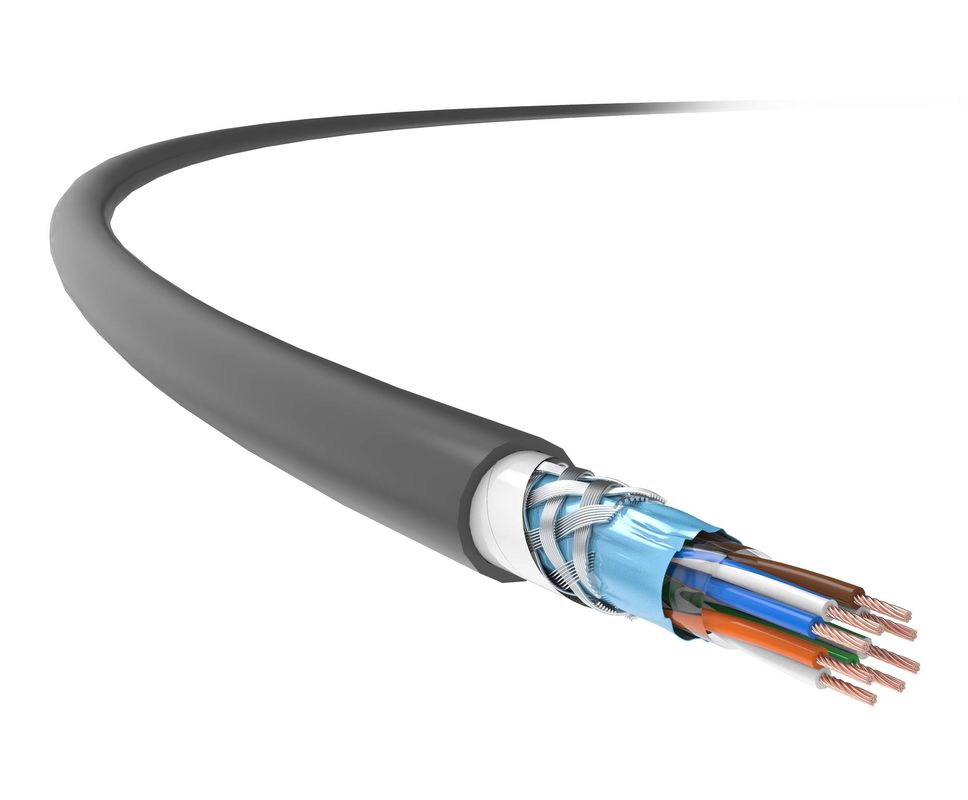

الكابل الناعم Cat 5E، كابل SFTP Cat 5E، كابل شبكة Cat 5E، 22 تطبيق AWG
يتمتع كابل الهالوجين الصفري المرتبط ، منخفضة الدخانالمقاومة الممتازة للنار، إلى جانب مزاياالقدرة العالية على الإفراط في الحمل، والقدرة الكبيرة على التأثير والمقاومة العازلة، مصممة لاستخدامها في المباني الطويلة والفنادق ومراكز التسوق والملاعب الرياضية ومراكز النقل وأماكن الترفيه وغيرها من الأماكن المزدحمة التي يمكن أن يؤدي فيها التعرض للحريق فقط إلىمعدل عالٍ من مضاعفات اللهب، معدل منخفض من الدخان، معدل صفر الهالوجين، غازات غير سامة وغير فاسدة.
هذا مناسب بشكل خاصنظام PIS على متن السكك الحديديةالتي يجب أن تعطى الأولوية الأولى عندما يتعلق الأمر باستخدام الكابلات المتقاطعة وفقا للمعايير النسبية الوطنية.
كابل "تي سي" المتقاطع منخفض الدخان بدون هالوجين، مضاد للنيران، محمي، يتوافق تماماً مع المعايير الوطنية ذات الصلة.
خصائص المنتج
TC's Cat 5e ، 22 AWG ، محمي مزدوج ، متقاطع ، LSZH ، مضاد للاحتراق ، داخلي ، أربعة أزواج من الكابلاتفي تكنولوجيا التواء الزوجية والجماعية، يتبنىالخيط المتقاطع، خيوط الشبكة النحاسية ذات كثافة تزيد عن 80٪، وكذلكالدرع الكلي من ورق الألومنيوم;في حين أن كابل 2 زوج يستثمر فيتكنولوجيا النجوم الرباعية، معخيوط شبكة نحاسية ذات كثافة تزيد عن 85%.
السترة المعوقة للنار المخصصة المتقاطعة ، LSZH ، لديها مزاياالقدرة العالية على الإفراط في الحمل ، والقدرة الكبيرة على التأثير والمقاومة العازلة ، والعمر الطويل ، وحماية البيئة والأمن، والذي يضمن أنه عندما يتعرض للنار، فإنه يمكن أن تنتج فقط LSZH، غازات غير سامة وغير معطلة.
في هذه الأثناء، يدعم الكابلطاقة عبر الايثنتر (POE/POE+).
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 5E | TC | |||||
| التردد (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL الضعف (dB/100M) | 3.9 | 5.8 | 8.1 | 10.1 | 15.4 | 20 | 21.5 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
| القوة NEXT وPS NEXT (dB) | 80.3 | 82.4 | 62.9 | 58.3 | 57.9 | 49.3 | 46 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 81.6 | 80.9 | 75.6 | 65.6 | 63.7 | 59 | 55.8 |
| طاقة ACR-F و PS ACR-F (dB) | 79.8 | 78.1 | 72.6 | 66.7 | 58 | 53.6 | 50.9 |
| خسارة العودة (RL، dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × (19 × 0.16 ملم) (AWG22)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
7.0 ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
22 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
145Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB ((30-100MHz)
|
| تأخير الميل | 45ns/100m |
| الـ NVP |
65%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
28ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
56ملم
|
| حد أقصى لجهد التثبيت |
100N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -40°C ~ +80°C |
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
|
المقاومة للنار (من الأسلاك المجمعة)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
