كابل UTP Cat 6 ، كابل مضاد للقوارض ، كابل مضاد للفئران Cat 6 ، كابل مقاوم للقوارض ، تطبيق 24 AWG
سلسلة UTP-41 من TC ، نظام الكابلات غير المحمي الداخلي Cat 6 المقاوم للقوارضتردد الاختبار يصل إلى 350 ميجا هرتز، أعلى من كابلات Cat 6 الأخرى بمعيار صناعي يبلغ 250 ميجا هرتز.
في غضون ذلك ، فإنه يدعمأحدث تطبيقات 5G Base-T و Power Over Ethernet (POE / POE +).
مواصفات المنتج

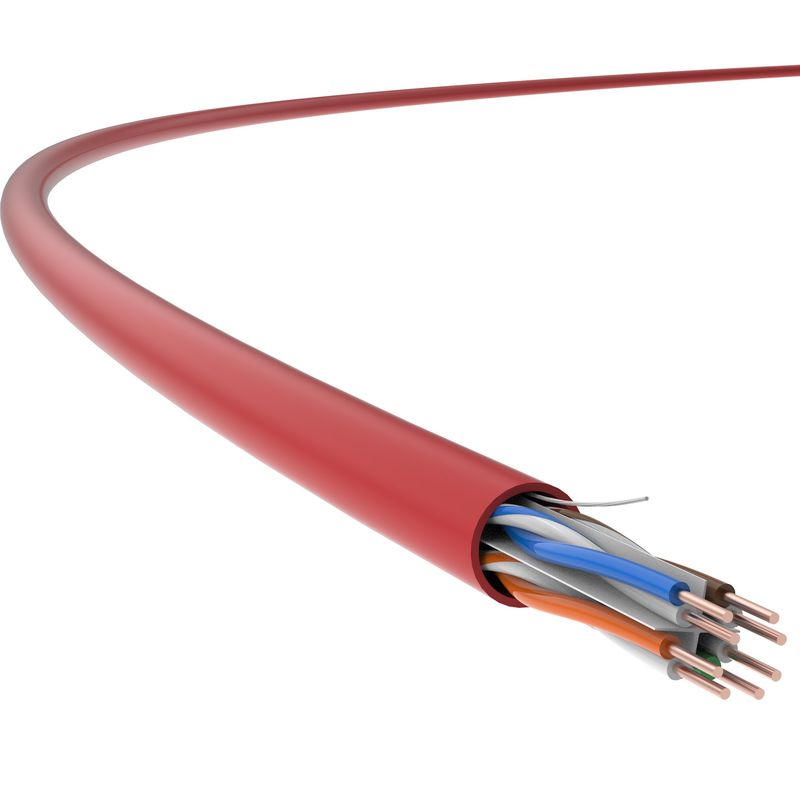

كابل داخلي غير محمي من Cat 6 ، 24 AWG ، 4 أزواجعبر من نوع خددومع سترة خارجية من مادة خاصة مقاومة للقوارض، تم تحسينه لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين و NEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
إنه مفيد بشكل خاص في البعضالمناطق التي تعاني من مشكلة الفئران الشديدة، حيث يلزم نقل الكابلات عالي السرعة والمستقر.
معايير التطبيق
GB / T 18233 (ISO / IEC 11801) ؛غب 50311
تفاصيل تقنية
أداء النقل | القط 6 | TC | |||||
التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
توهين IL (ديسيبل / 100 م) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT Power و PS NEXT (ديسيبل) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
ACR-F Power و PS ACR-F (ديسيبل) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
خسارة العودة (RL ، ديسيبل) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
المواصفات المادية | |
حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.53 (AWG24)
|
القطر الخارجي للكابل (الاسمي القيمة) |
6.0 ملم
|
الوزن (305 م ، مع العبوة ، قيمة رمزية) |
13 كجم
|
الخصائص الكهربائية | |
مقاومة التيار المستمر (20 ℃) |
93.8Ω / كم
|
سعة الأرض | ≦ 5.6 nF / 100m (@ 1 كيلو هرتز) |
مقاومة مميزة 100 ميجا هرتز |
100Ω ± 15Ω
|
الخصائص الميكانيكية | |
قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
القدرة المضادة للصدمات | ≥ 10 مرات |
نطاق درجة حرارة التثبيت | -0 ℃ ~ + 40 ℃ |
نطاق درجة حرارة العمل | -20 درجة مئوية ~ + 75 درجة مئوية |
القابلية للاشتعال (القوارضمقاومةLSZH) | |
مقاومة اللهب (من سلك واحد) | GB / T 18380.12 (IEC 60332-1-2) |
كثافة الدخان | GB / T 17651 (IEC 61034-1 / -2) |
غاز الهالوجين الخطير | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
