تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: FTP-51-6A-4P-T1
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
Cat 6A U/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
سلك تفريغ: |
نعم.. |
عبر المفتاح: |
PE |
العزل: |
HDPE |
الغلاف الخارجي: |
TPU ، أسود |
الطول: |
305 م / بوكس |
النوع: |
Cat 6A U/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
سلك تفريغ: |
نعم.. |
عبر المفتاح: |
PE |
العزل: |
HDPE |
الغلاف الخارجي: |
TPU ، أسود |
الطول: |
305 م / بوكس |

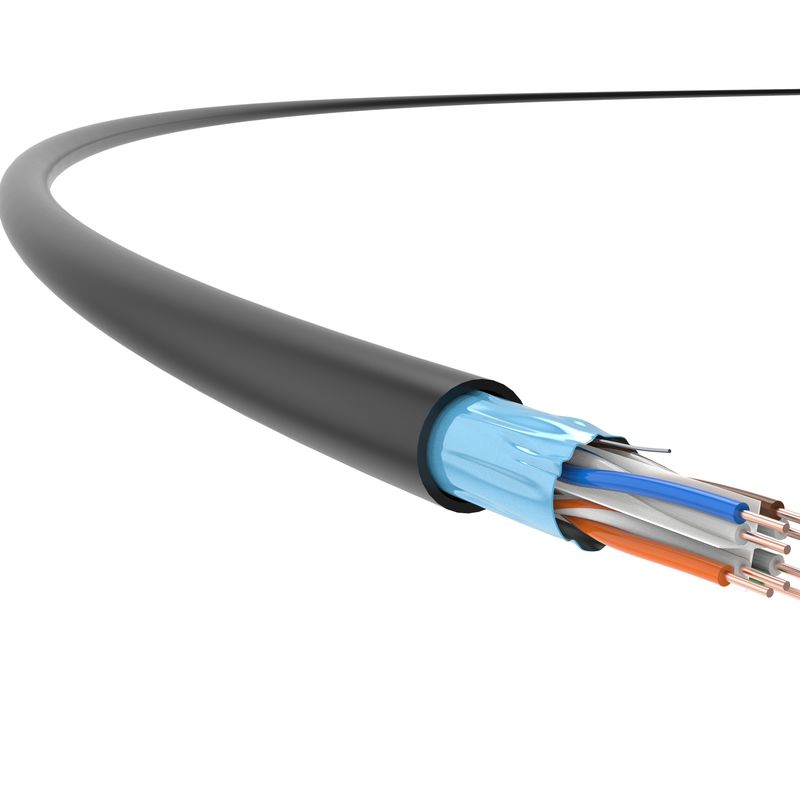

كابل CAT6A، كابل CAT6A للشبكة، كابل CAT6A للأثيرنث، تطبيق كابل CAT6A التكتيكي
يمكن تطبيقه في بيئات الميدان القاسية أو البيئات الصناعية الداخلية حيث أداء الكابلات ، مثل الانسحاب ، التآكل ، مقاومة الزيت / الطقس / الأوزون ، قوة السحب ،درجة حرارة عالية ومنخفضة، يجب أن تكون جيدة.
سلسلة FTP-51 من TC ، داخل / خارجية Cat 6A كابل تكتيكي محميتردد الاختبار يصل إلى 600MHZ، أعلى من الكابلات الأخرى من فئة 6A مع معيار الصناعة من 500 ميغا هرتز.
في هذه الأثناء، يدعمتطبيقات 10G Base-T و Power Over Ethernet (POE/POE+).
خصائص المنتج
كابل التكتيكي المحمي من طراز 6A، 23 AWG، 4 أزواجالدرع المتقاطع والدرع الكلي من ورق الألومنيوم، تم تحسينها لتعزيز المؤشرات التقنية بشكل كبير، بما في ذلك الضعف، NEXT، و ANEXT.
إنه فريد من نوعهسترة من الـ TPUيضمن نقل البيانات بكفاءة عالية حتى في الميدان والبيئة الصناعية وغيرها من البيئات القاسية.
أدائها يتجاوز جميع المعلمات المحددة في معايير GB/T 18015.5 (IEC 61156-5).والكابل مفيد بشكل خاص في بعض البيئات الكهرومغناطيسية القاسية حيث يتطلب نقل الكابل عالي السرعة ومستقر.
في الوقت نفسه، فإنه يتصرف على متطلبات الكابلات الهيكلية في المباني الجديدة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 6A | TC | |||||
| التردد (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| IL الضعف (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| القوة NEXT وPS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| طاقة ACR-F و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| خسارة العودة (RL، dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
8.0 ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
21 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
93.8Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
69%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
32ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
64ملم
|
| حد أقصى لجهد التثبيت |
150N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (TPU) | |
| مقاومة TPU للنار |
GB/T 18380.12 (IEC 60332-1-2)
|
