تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: SFTP-24-6-4P-L3
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
يكتب: |
Cat 6 SF / UTP |
الغلاف الخارجي: |
متشابكة ، صفر هالوجين ، أسود |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
المواد موصل: |
99.99٪ ق |
قائد OD: |
24 أوغ |
درع جديلة شبكة النحاس: |
النحاس المعلب |
سلك تفريغ: |
رقم |
يكتب: |
Cat 6 SF / UTP |
الغلاف الخارجي: |
متشابكة ، صفر هالوجين ، أسود |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
المواد موصل: |
99.99٪ ق |
قائد OD: |
24 أوغ |
درع جديلة شبكة النحاس: |
النحاس المعلب |
سلك تفريغ: |
رقم |

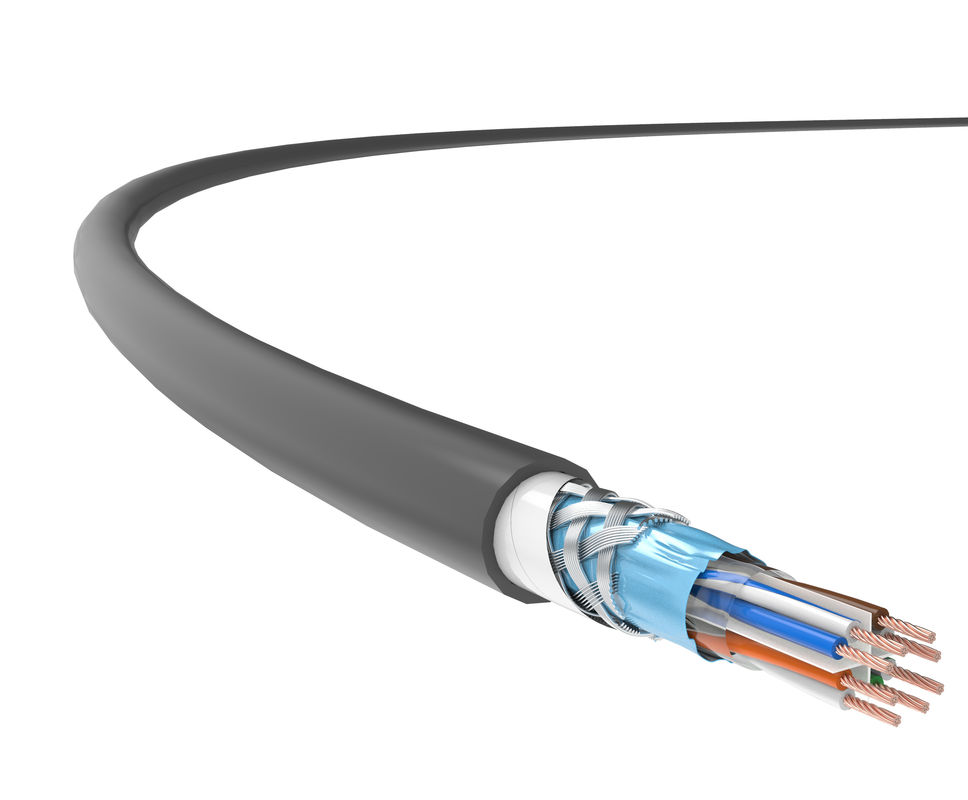

كابل Cat 6 ، كابل شبكة Cat 6 ، كابل إيثرنت Cat 6 ، تطبيق كابل SFTP Cat 6
يتمتع الكابل المتشابك ذو الدخان المنخفض والخالي من الهالوجين بامتيازمقاومة اللهب، إلى جانب مزاياقدرة عالية للحمل الزائد ، قدرة كبيرة ومقاومة للعزل، مصممة للاستخدام في المباني الشاهقة والفنادق ومراكز التسوق والملاعب الرياضية ومراكز النقل وأماكن الترفيه وغيرها من الأماكن المزدحمة التي يمكن أن ينتج عنها التعرض للنيران فقطمثبطات اللهب عالية ، ودخان منخفض بدون هالوجين ، وغازات غير سامة وغير قابلة للتآكل.
مواصفات المنتج
تتميز السترة المثبطة للهب LSZH الخاصة المترابطة بشكل متقاطع بمزاياقدرة عالية على الحمل الزائد ، مقاومة كبيرة للأمبير والعزل ، عمر طويل ، حماية البيئة والأمن، مما يضمن أنه عند تعرضه للنار ، يمكنه فقط إنتاج LSZH ، غازات غير سامة وغير قابلة للتآكل.
معايير التطبيق
GB / T 18233 (ISO / IEC 11801) ؛غب 50311 ؛TIA / EIA568-C.2
تفاصيل تقنية
| أداء النقل | القط 6 | TC | |||||
| التردد (ميجاهرتز) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
| توهين IL (ديسيبل / 100 م) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
| توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 94 | 92.4 | 90.5 | 87.9 | 78.8 | 74.9 | 62.4 |
| NEXT Power و PS NEXT (ديسيبل) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
| ACR-F Power و PS ACR-F (ديسيبل) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
| خسارة العودة (RL ، ديسيبل) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
| المواصفات المادية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × (7 * 0.2 مم) (AWG24)
|
| القطر الخارجي للكابل (الاسمي القيمة) |
9.0 ملم
|
| الوزن (305 م ، مع العبوة ، قيمة رمزية) |
22 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المستمر (20 ℃) |
93.8Ω / كم
|
| سعة الأرض | ≦ 5.6 nF / 100m (@ 1 كيلو هرتز) |
| مقاومة مميزة 100 ميجا هرتز |
100Ω ± 30Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
| الخصائص الميكانيكية | |
| قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
| القدرة المضادة للصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0 ℃ ~ + 40 ℃ |
| نطاق درجة حرارة العمل | -20 درجة مئوية ~ + 75 درجة مئوية |
| القابلية للاشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB / T 18380.12 (IEC 60332-1-2) |
|
مقاومة اللهب (للأسلاك المجمعة)
|
GB / T 18380.35 (IEC 60332-3-24)
|
| كثافة الدخان | GB / T 17651 (IEC 61034-1 / -2) |
| غاز الهالوجين الخطير | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
