تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-11-5E-4P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
كابل UTP من الفئة 5e |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
لا.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
تصنيف النار سم: |
يو ال 1581 |
النوع: |
كابل UTP من الفئة 5e |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
لا.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
تصنيف النار سم: |
يو ال 1581 |

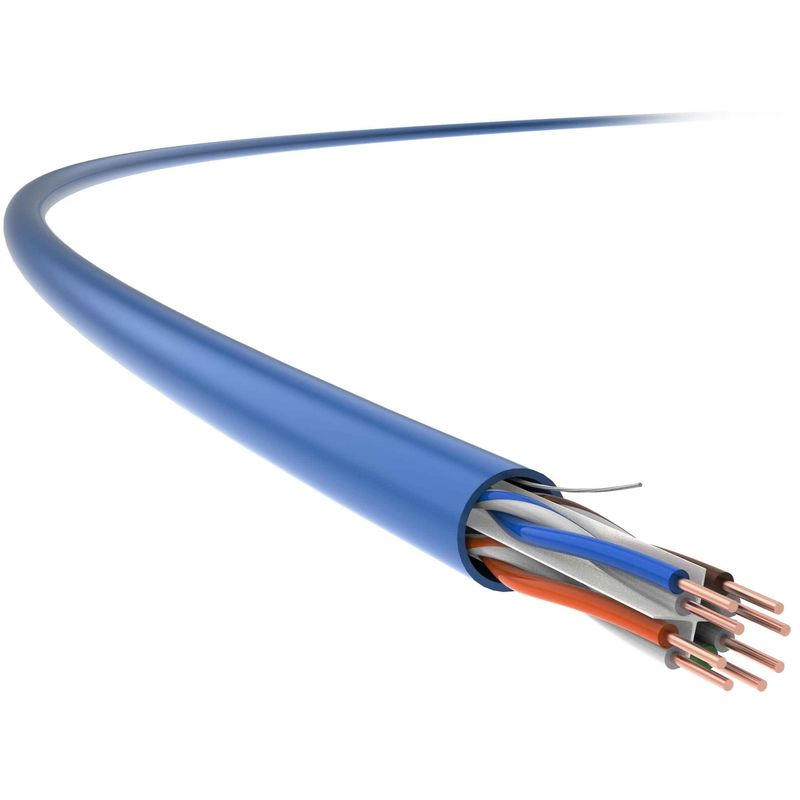

كابل UTP Cat 5e ، كابل شبكة Cat 5e ، تطبيق كابل Ethernet Cat 5e
يمكن تطبيقه في الكابلات الأفقية، كجزء من نظام كابلات الاتصالات التي تمتد من منفذ الاتصالات في منطقة العمل إلى ألواح التوصيل في غرفة التوزيع،و في الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
سلسلة UTP-11/21 لـ TC ، نظام الكابلات غير المحمي للقطاع 5e في الأماكن المغلقةتردد الاختبار يصل إلى 150MHZ، أعلى من الكابلات الأخرى من فئة 5e مع معيار الصناعة من 100 ميغا هرتز.
في هذه الأثناء، يدعمأحدث تطبيقات 2.5G Base-T و Power Over Ethernet (POE/POE+).
خصائص المنتج
تم تحسين كابل TC Cat 5e ، 24 AWG ، 4-pair ، غير المحمي للداخل لتعزيز المؤشرات التقنية بشكل كبير ، بما في ذلك التخفيف و NEXT ، والتي تتجاوز المعلمات المحددة في GB / T 18015.5 (IEC 61156-5) معايير وضمان نقل الكابلات عالية السرعة ومستقرة.
في الوقت نفسه، فإنه يتصرف على متطلبات مشاريع التجديد والكابلات المهيكلة في المباني الجديدة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 5E | TC | |||||
| التردد (MHz) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
| IL الضعف (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| القوة NEXT وPS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| طاقة ACR-F وPS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| خسارة العودة (RL، dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.51 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
5.3ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
10 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
95Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB ((30-100MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
69%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
20ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
40ملم
|
| حد أقصى لجهد التثبيت |
100N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل |
-20°C ~ +75°C
|
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC | GB/T 18380.12 (IEC 60332-1-2) |
| تصنيف الحريق CM/CMR | UL 1581 |
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/-2) |
