تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: FB-DZi-LC-1U-24-02A
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: علبة
المواد: |
صفيحة فولاذية مدلفنة على البارد مطلية بالنيكل |
أبعاد: |
19 بوصة، 1U |
التوافق: |
مصممة بهيكل Keystone قياسي للوحدات النمطية |
المواد: |
صفيحة فولاذية مدلفنة على البارد مطلية بالنيكل |
أبعاد: |
19 بوصة، 1U |
التوافق: |
مصممة بهيكل Keystone قياسي للوحدات النمطية |

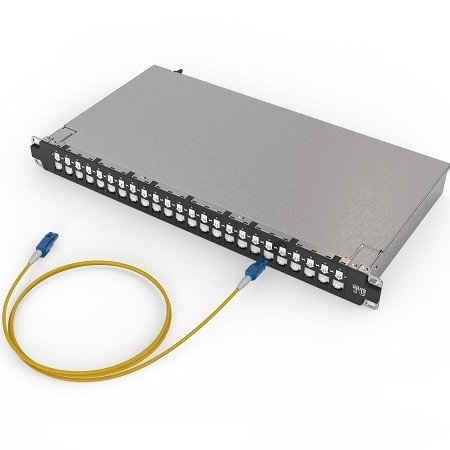

لوحة التصحيح الذكية للألياف البصرية لوحة الألياف الذكية
تطبيق المنتج
يستخدم في أنظمة الكابلات الذكية للمباني لتركيز وإدارة الأسلاك في غرف مختلفة. يعمل مع محولات الألياف الضوئية وألياف التصحيح الذكية بالألياف الضوئية ،توفير الاتصال للكابلات الأفقية والعمودية (البيانات، الصوت، الخ).
عندما تستخدم مع ماسح لوحة التصحيح الذكية، يمكن أن تراقب في الوقت الحقيقي اتصالات الموانئ لإدارة البنية التحتية الذكية AIM.فإنه يوفر مساحة رف ثمينة ويضمن التثبيت الفعال، صيانة وإدارة أنظمة الكابلات المنظمة.
خصائص المنتج
يتم دمج لوحة التصحيح التقليدية مع نظام الكشف الإلكتروني ونظام إشارة LED. لديها واجهة ذات 14 نواة في الخلف ، والتي تتصل بمسح الضوئي.يتلقى الماسح الضوئي تعليمات من برنامج الإدارة ويوفر إرشادات بصرية لموظفي البناء والصيانة من خلال أضواء LED للتعامل مع القفزين من الميناءيمكن الكشف في الوقت الحقيقي عن اتصالات الميناء والقفز، وتشغيل الانذارات البصرية عن طريق نظام LED.هذه اللوحة ذات الكثافة العالية 1U لديها 24 منفذًا وتدعم أوضاع مختلفة، متعددة الوضع) مع تثبيت مريح. يتضمن الصندوق السفلي صندوقا للاندماج الألياف لما يصل إلى 48 صبغة الألياف.تصميم باب الغبار الحساس لللمس الفريد يتيح الكشف عن التزاوج الفردي أو المزدوجبالإضافة إلى ذلك، فإنه يدعم RJ45 تركيب وحدة النحاس ويسمح لاستخدام مختلطة من الألياف والاتصالات النحاس.
معايير التطبيق
GB/T 18233 (ISO/IEC 11801) ؛ GB 50311؛ TIA/EIA568-C.2 الخ
| معايير المنتج | السلك الذكي للألياف البصرية | ||
| الوضع الواحد | طول المنتج | L ≤ 3m | L > 3m |
| طريقة التلميع | LC PC 0° | LC PC 0° | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | |
| خسارة الإدراج (قيمة نموذجية) | ≤ 0.10dB | | |
| خسارة الإدراج IL (القيمة القصوى) | ≤ 0.25 ديسيبل | ≤ 0.25 + 0.0004 × L ديسيبل | |
| الخسارة العائدة RL (القيمة الدنيا) | ≥ 45 ديسيبل | ≥ 45 ديسيبل | |
| الوسائط المتعددة | طول المنتج | L ≤ 3m | L > 3m |
| طريقة التلميع | LC PC 0° | LC PC 0° | |
| طريقة الاختبار | الطريقة ب | الطريقة ب | |
| خسارة الإدراج (قيمة نموذجية) | ≤ 0.10dB | | |
| خسارة الإدراج IL (القيمة القصوى) | ≤ 0.25 ديسيبل | ≤ 0.25 + 0.0035 × L dB | |
| الخسارة العائدة RL (القيمة الدنيا) | ≥ 35 ديسيبل | ≥ 35 ديسيبل | |
