تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: S / FTP-11-7-4P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
كابل CAT 7 ، كابل CAT 7 للشبكة ، كابل CAT 7 Ethernet ، SFTP ، تطبيق كابل CAT 7 SFTP
فئة 7 ، كابل شبكة محمي مزدوج (S / FTP)4 أزواج ، يدعم 600 ميغا هرتز من عرض النطاق الترددي و 10G Base-T في 100 م، مفيدة بشكل خاص لربط الخوادم والمفاتيح وألواح التصحيح والأجهزة الأخرى في مركز البيانات ، وكذلك نظام الكابلات المهيكلة عالية النطاق الترددي.
مقارنة مع الفئة 6، الفئة 7 الكابل المحمي لديهاعرض النطاق الترددي الأعلى بسبب تصميم درع S/FPو يوفر أعلى أداء NEXT و ANEXT من Cat6a غير المحمي. في غضون ذلك، فإنه يدعمطاقة عبر الايثنتر (POE/POE+).
خصائص المنتج

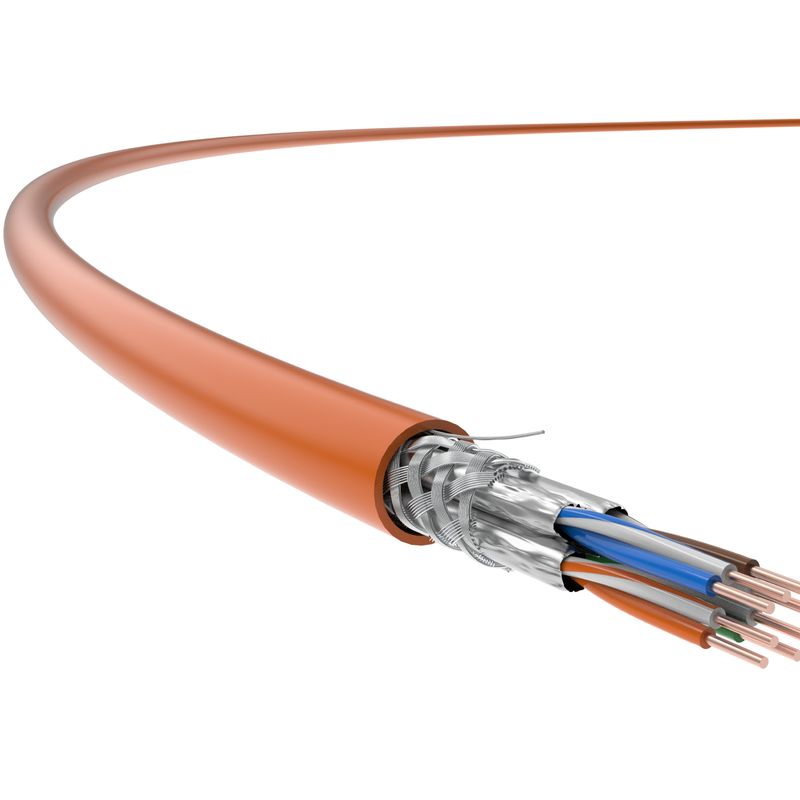

فئة 7 ، كابل محمي بـ 8 نواة ، استخداماتالدرع الزوجي وهيكل الدرع الكلي، معدرع منفصل من ورق الألومنيوم لكل زوج ودرع علبة نحاسية مزودة بشبكة.
هذا يحسن أداء Near End Crosstalk / Far End Crosstalk (NEXT / FEXT) وأداء Alien Near End Crosstalk (ANEXT) ، مما يؤدي إلى تردد نقل أقصى 600 ميغا هرتز.
كابل (تي سي) الداخلي المقاوم من فئة 7 مناسب ويتجاوز المعايير الدولية
يقدمإرسال سرية للغايةفي تطبيقات الشبكات عالية السرعة، يساعد على توحيد منصة الكابلات لتطبيقات الشبكة الحالية، كما يدعم التطبيقات الجديدة في المستقبل وكذلك تطبيقات POE / POEs،بحيث يمكن نقل جميع أنواع المعلومات من البريد الإلكتروني إلى الفيديو المتعدد الوسائط في نفس مجموعة من النظام عالية السرعة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 6A | القطة7 | TC | ||||
| التردد (MHz) | 4 | 10 | 100 | 250 | 500 | 600 | 800 |
| IL الضعف (dB/100M) | 3.6 | 5.6 | 17.9 | 28 | 41 | 46 | 52 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 100 | 100 | 100 | 100 | 92 | 90 | 84 |
| القوة NEXT وPS NEXT (dB) | 97 | 97 | 97 | 97 | 89 | 87 | 81 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 98 | 98 | 78 | 69 | 56 | 45 | 39 |
| طاقة ACR-F و PS ACR-F (dB) | 95 | 95 | 75 | 66 | 53 | 42 | 36 |
| خسارة العودة (RL، dB) | 30 | 33 | 33 | 28 | 26 | 25 | 23 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
7.5ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
21 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
93.8Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±25Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
74%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
30ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
60ملم
|
| حد أقصى لجهد التثبيت | 100N |
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| تصنيف الحريق CM |
UL 1581 / UL 1666
|
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| المقاومة للنار (من الأسلاك المجمعة) | GB/T 18380.35 (IEC 60332-3-24) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
