تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
رقم الموديل: U / FTP-11-6A-4P-V1
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
Cat 6A U/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
العزل: |
HDPE |
تصنيف النار CM / CMR: |
UL 1581 / UL 1666 |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
نعم.. |
الطول: |
305 م / بوكس |
النوع: |
Cat 6A U/FTP |
المواد موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
العزل: |
HDPE |
تصنيف النار CM / CMR: |
UL 1581 / UL 1666 |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
نعم.. |
الطول: |
305 م / بوكس |

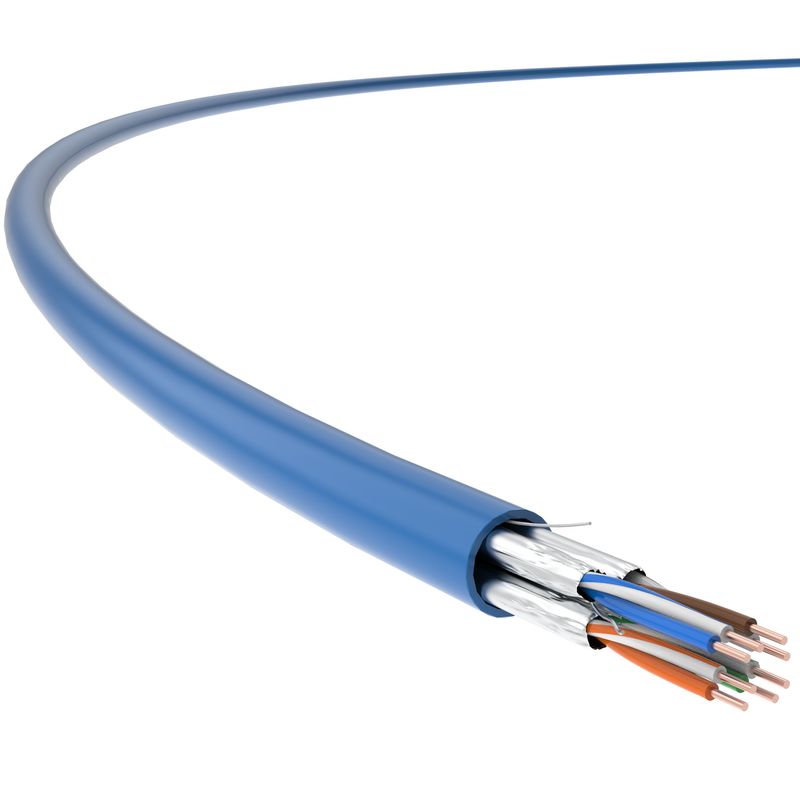

كابل Cat 6A ، كابل شبكة Cat 6A ، كابل Cat 6A Ethernet ، تطبيق كابل FTP Cat 6A
يمكن تطبيقه في الكابلات الأفقية، كجزء من نظام كابلات الاتصالات التي تمتد من منفذ الاتصالات في منطقة العمل إلى ألواح التوصيل في غرفة التوزيع،و في الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
سلسلة U/FTP-11 من شركة TC، نظام الكابلات المحمي Cat 6A الداخلي، لديهتردد الاختبار يصل إلى 600MHZ، أعلى من الكابلات الأخرى من فئة 6Aمعيار الصناعة لـ 500 ميغاهرتز، مفيدة بشكل خاص لربط الخوادم والمفاتيح وألواح التصحيح والأجهزة الأخرى في مركز البيانات ، وكذلك نظام الكابلات المهيكلة عالية النطاق الترددي.
في هذه الأثناء، يدعمطاقة عبر الايثنتر (POE/POE+).
خصائص المنتج
كابل TC Cat 6، 23 AWG، U/FTP محمي في الداخلدرع من ورق الألومنيوم لكل زوج، تم تحسينها لتعزيز المؤشرات التقنية بشكل كبير ، بما في ذلك التخفيف ، NEXT ، و ANEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
إنها مفيدة بشكل خاصفي بعض البيئات الكهرومغناطيسية القاسيةحيث يتطلب نقل الكابلات عالية السرعة ومستقرة.
في الوقت نفسه، فإنه يعمل على متطلبات نقل عالية في مركز البيانات، والكابلات المنظمة المنظمة في المباني الجديدة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 6A | TC | |||||
| التردد (MHz) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
| IL الضعف (dB/100M) | 3.5 | 3.8 | 8.4 | 11.2 | 17.8 | 19.4 | 23.1 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 101.1 | 104.7 | 105.3 | 103.2 | 110.4 | 95.6 | 96.6 |
| القوة NEXT وPS NEXT (dB) | 98.2 | 99.3 | 100.3 | 99.1 | 102.8 | 93.2 | 92.6 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| طاقة ACR-F و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| خسارة العودة (RL، dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
7.5ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
21 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
93.8Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
69%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
30ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
60ملم
|
| حد أقصى لجهد التثبيت | 100N |
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| تصنيف الحريق CM |
UL 1581 / UL 1666
|
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| المقاومة للنار (من الأسلاك المجمعة) | GB/T 18380.35 (IEC 60332-3-24) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
