كابل Cat 6A ، كابل شبكة CAT6A ، كابل FTP CAT6A ، تطبيق كابل إيثرنت CAT 6A
سلسلة FTP-11 من TC ، نظام الكابلات المحمي الداخلي Cat 6A بهتردد الاختبار يصل إلى 600 ميجا هرتز، أعلى من كابلات Cat 6A الأخرى بمعيار صناعي يبلغ 500 ميجا هرتز.
في غضون ذلك ، فإنه يدعمتطبيقات 10G Base-T و Power Over Ethernet (POE / POE +).
مواصفات المنتج

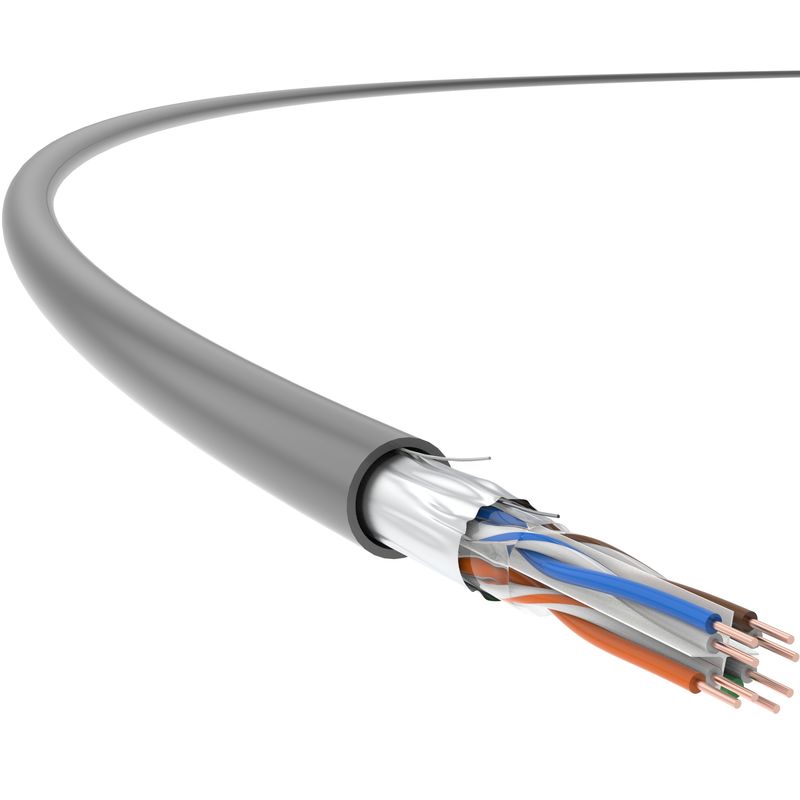

يعتمد كابل TC's Cat 6A ، 23 AWG ، 4 أزواج ، U / FTP المحميعبر خدد من النوع ودرع رقائق الألومنيوم العام، تم تحسينه لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين ، والتالي ، والمرفق ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
إنه مفيد بشكل خاص في البعضالبيئات الكهرومغناطيسية القاسيةحيث يلزم نقل كبل عالي السرعة ومستقر.
معايير التطبيق
GB / T 18233 (ISO / IEC 11801) ؛غب 50311
تفاصيل تقنية
أداء النقل | Cat.6A | TC | |||||
التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
توهين IL (ديسيبل / 100 م) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT Power و PS NEXT (ديسيبل) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Power و PS ACR-F (ديسيبل) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
خسارة العودة (RL ، ديسيبل) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
المواصفات المادية | |
حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
القطر الخارجي للكابل (الاسمي القيمة) |
7.3 ملم
|
الوزن (305 م ، مع العبوة ، قيمة رمزية) |
18 كجم
|
الخصائص الكهربائية | |
خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
انحراف التأخير | 25 نانو / 100 م |
NVP |
69٪
|
الطاقة عبر إيثرنت (POE) | تعزيز الطاقة عبر إيثرنت بموجب معيار IEEE 802.3at |
الخصائص الميكانيكية | |
القدرة المضادة للصدمات | ≥ 10 مرات |
نطاق درجة حرارة التثبيت | -0 ℃ ~ + 40 ℃ |
نطاق درجة حرارة العمل | -20 درجة مئوية ~ + 75 درجة مئوية |
القابلية للاشتعال (PVC) | |
مقاومة اللهب PVC | GB / T 18380.12 (IEC 60332-1-2) |
تقييم النار سم | UL 1581 / UL 1666 |
