تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-11-6A-4PX-V1
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
كابل UTP من الفئة 6A |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حزام من البوليستر: |
حيوان أليف |
عبر المفتاح: |
PE |
العزل: |
HDPE |
حبل التمزق: |
نعم.. |
النوع: |
كابل UTP من الفئة 6A |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حزام من البوليستر: |
حيوان أليف |
عبر المفتاح: |
PE |
العزل: |
HDPE |
حبل التمزق: |
نعم.. |
كابل Cat 6A، كابل شبكة Cat 6A، تطبيق كابل Cat 6A Ethernet
يمكن تطبيقه في الكابلات الأفقية، كجزء من نظام كابلات الاتصالات التي تمتد من منفذ الاتصالات في منطقة العمل إلى ألواح التوصيل في غرفة التوزيع،و في الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
كجزء حاسم من الكابلات المهيكلة، يتطلب الكابلات الأفقية موثوقية ومطابقة أعلى.
سلسلة UTP-11 من TC، في الداخل فئة 6A غير مستمرة من ورق الألومنيوم، نظام الكابلات غير محمي،تردد الاختبار يصل إلى 600MHZ، أعلى من الكابلات الأخرى من فئة 6A مع معيار الصناعة من 500 ميغا هرتز.
في هذه الأثناء، يدعمتطبيقات 10G Base-T و Power Over Ethernet (POE/POE+).
خصائص المنتج

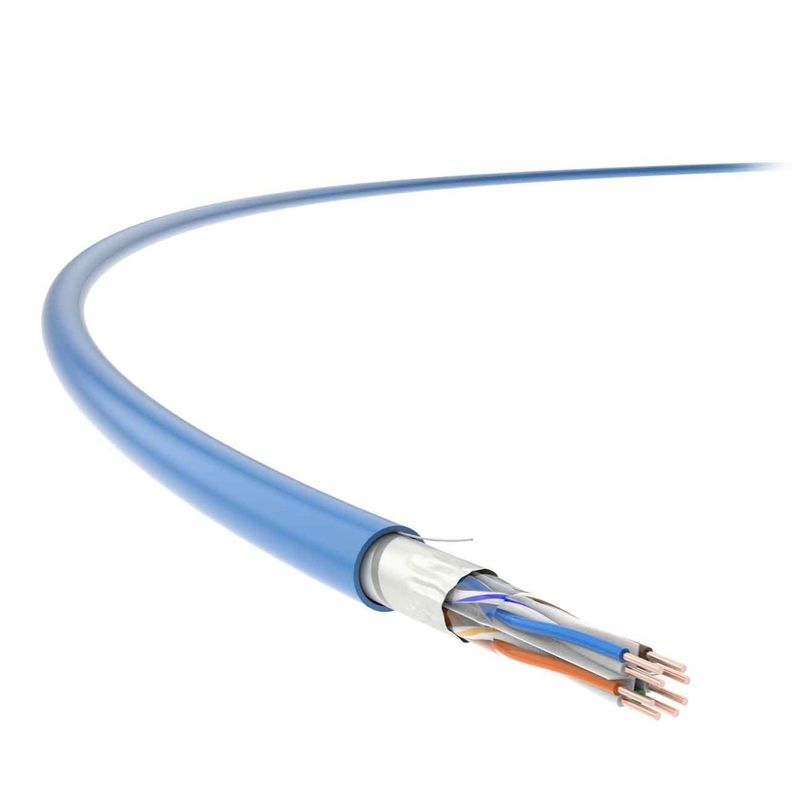

TC's Cat 6A، 24 AWG، 4 أزواج، ورق الألومنيوم غير مستمر، كابل داخلي غير محميطابعة الصليبمع أفضل أداء وخفض التكاليف.
إنها ترقّي هيكل الكابل المحميالقطر الخارجي الأصغر وحجم الموصل، وبالتالي تحسين كبير للمؤشرات التقنية، بما في ذلك الضعف، NEXT، و ANEXT، والتي تتجاوز المعلمات المحددة في GB/T 18015.5 (IEC 61156-5) المعايير.
في الوقت نفسه، فإنه يعمل على متطلبات نقل عالية في مركز البيانات، والكابلات المنظمة في المباني الجديدة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 6A | TC | |||||
| التردد (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 550 |
| IL الضعف (dB/100M) | 3.4 | 9.7 | 13.9 | 17.7 | 32.2 | 43 | 46 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 89.4 | 77.9 | 78 | 72.5 | 63.4 | 58.6 | 54.3 |
| القوة NEXT وPS NEXT (dB) | 77.6 | 72 | 63.2 | 61.3 | 51.3 | 49.9 | 46.8 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 88.4 | 85 | 81.5 | 79.9 | 66.3 | 52 | 48.9 |
| طاقة ACR-F و PS ACR-F (dB) | 77.6 | 71.5 | 64.9 | 61.3 | 51.3 | 48.4 | 43 |
| خسارة العودة (RL، dB) | 37.1 | 35.3 | 34.4 | 28.5 | 24.6 | 21.1 | 19.8 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.53 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
7.4ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
15 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
93.8Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
69%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
30ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
60ملم
|
| حد أقصى لجهد التثبيت |
100N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC | GB/T 18380.12 (IEC 60332-1-2) |
| تصنيف الحريق CM | UL 1581 / UL 1666 |
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
