كابل Cat 6 ، كابل Cat 6 الداخلي ، كابل شبكة Cat 6 ، كابل إيثرنت Cat 6 ، تطبيق كابل UTP Cat 6
يمكن استخدامه في الكابلات الأفقية ، كجزء من نظام كابلات الاتصالات الذي يمتد من منفذ اتصالات منطقة العمل إلى لوحات التصحيح في غرفة التوزيع ، وفي الكابلات السكنية التي تمتد من منفذ اتصالات المستخدم إلى لوحات التوصيل.
مواصفات المنتج

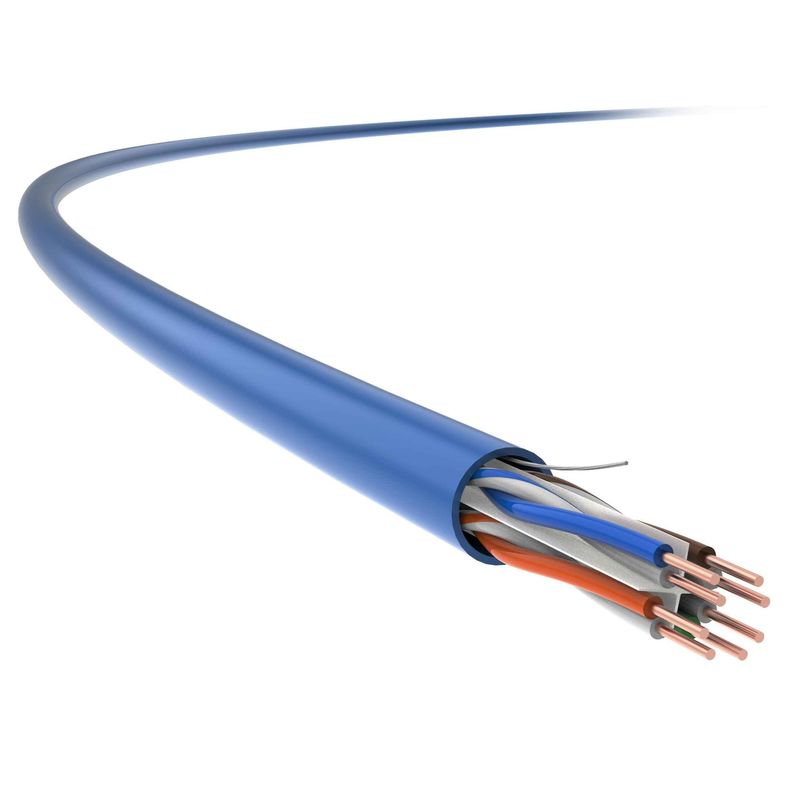

كابل TC's Cat 6 ، 23 AWG ، كابل داخلي غير محميالشريحة الممتازة من النوع المتقاطع، تم تحسينها لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين و NEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5) وتضمن نقل الكابلات عالي السرعة والمستقر.
في الوقت نفسه ، يعمل على متطلبات النقل العالي في مركز البيانات ، والكابلات الهيكلية في المباني الجديدة.
معايير التطبيق
TIA / EIA568-C.2
تفاصيل تقنية
أداء النقل | القط 6 | TC | |||||
التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
توهين IL (ديسيبل / 100 م) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
NEXT Power و PS NEXT (ديسيبل) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
ACR-F Power و PS ACR-F (ديسيبل) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
خسارة العودة (RL ، ديسيبل) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
المواصفات المادية | |
حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.55 (AWG23)
|
القطر الخارجي للكابل (الاسمي القيمة) |
6.0 ملم
|
الوزن (305 م ، مع العبوة ، قيمة رمزية) |
13 كجم
|
الخصائص الكهربائية | |
مقاومة التيار المستمر (20 ℃) |
93.8Ω / كم
|
سعة الأرض | ≦ 5.6 nF / 100m (@ 1 كيلو هرتز) |
مقاومة مميزة 100 ميجا هرتز |
100Ω ± 15Ω
|
خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
الخصائص الميكانيكية | |
الحد الأدنى من نصف قطر الانحناء (ديناميكي) |
24 ملم
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
48 ملم
|
أقصى شد التثبيت |
100N
|
قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
القابلية للاشتعال (PVC) | |
مقاومة اللهب PVC | GB / T 18380.12 (IEC 60332-1-2) |
تقييم النار سم | UL 1581 |
