تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-13-6-4PA
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
Cat 6 U / UTP |
مادة سترة: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
نعم.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
النوع: |
Cat 6 U / UTP |
مادة سترة: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
نعم.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |

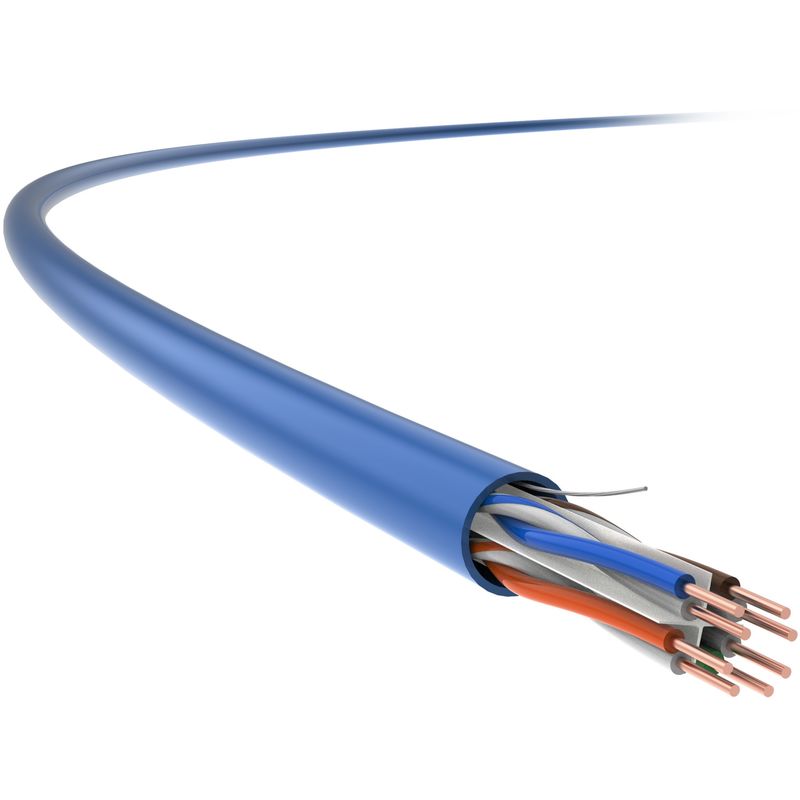

كابل شبكة فئة 6 ، كابل UTP فئة 6 ، ناعم ، داخلي ، 24AWG ، 0.51mm التطبيق
يمكن تطبيقه في الكابلات الأفقية، كجزء من نظام كابلات الاتصالات التي تمتد من منفذ الاتصالات في منطقة العمل إلى ألواح التوصيل في غرفة التوزيع،و في الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
سلسلة UTP-13/23 من TC، نظام الكابلات الداخلية Cat 6 غير المحمي يستثمر فيموصلات AWG24 جديدة ذات قطر أصغر.
وبصرف النظر عن سهولة التثبيت،تردد الاختبار يصل إلى 250MHZفي هذه الأثناء، يدعمأحدث تطبيقات 5G Base-T و Power Over Ethernet (POE/POE+).
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | القطة6 | TC | |||||
| التردد (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL الضعف (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| القوة NEXT وPS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| طاقة ACR-F و PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| خسارة العودة (RL، dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.51 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
6.0 ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
13 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
93.8Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| تأخير الميل | 25ns/100m |
| الـ NVP |
65%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
24ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
48ملم
|
| حد أقصى لجهد التثبيت |
100N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل | -20°C ~ +75°C |
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC | GB/T 18380.12 (IEC 60332-1-2) |
| تصنيف الحريق CM | UL 1581 |
