مسكن > المنتجات > كابل الشبكة بالجملة > كابل إيثرنت بالجملة UTP CAT5E 24AWG BC PVC جاكيت 100 ميجا هرتز برتقالي

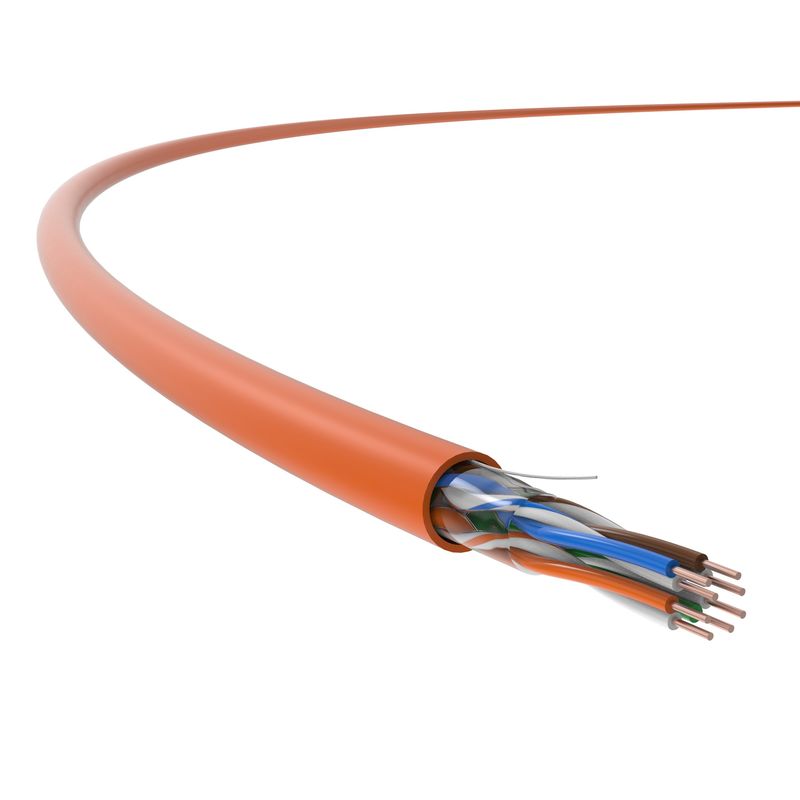

كابل إيثرنت بالجملة UTP CAT5E 24AWG BC PVC جاكيت 100 ميجا هرتز برتقالي

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: TC

إصدار الشهادات: UL, RoSH, REACH, CE

رقم الموديل: UTP-15-5E-4P-AF

شروط الدفع والشحن

الحد الأدنى لكمية: 50 صندوق

الأسعار: negotiable

تفاصيل التغليف: التعبئة صالحة للابحار

شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram

احصل على افضل سعر
إبراز:

كابل شبكة UTP

,

كابل شبكة 24AWG

,

كابل إيثرنت 24AWG UTP cat 5e

النوع:
Cat 5e U/UTP
مادة سترة:
مادة بي.في.سي
العزل:
HDPE
المواد موصل:
99.99٪ ق
موصل OD:
24 أوغ
حبل التمزق:
نعم..
سلك تفريغ:
لا..
المعايير:
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50
النوع:
Cat 5e U/UTP
مادة سترة:
مادة بي.في.سي
العزل:
HDPE
المواد موصل:
99.99٪ ق
موصل OD:
24 أوغ
حبل التمزق:
نعم..
سلك تفريغ:
لا..
المعايير:
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50
كابل إيثرنت بالجملة UTP CAT5E 24AWG BC PVC جاكيت 100 ميجا هرتز برتقالي

كابل UTP Cat 5e، كابل شبكة Cat 5e، تطبيق كابل Ethernet Cat 5e



يمكن تطبيقه في الكابلات الأفقية ، كجزء من نظام الأمن الرقمي للمبنى الذي يمتد من منطقة العمل (الكاميرات ، إلخ).) منفذ الاتصالات إلى ألواح التصحيح في غرفة التوزيع.



كجزء حاسم من نظام الأمن الرقمي، يتطلب الكابلات الأفقية موثوقية متزايدة وتوافق.



سلسلة UTP-15 من TC، أمن الداخلية نظام الكابلات غير المحمي لديهاتردد الاختبار يصل إلى 100MHZ.



في هذه الأثناء، يدعم100 تطبيقات Base-T / 1G Base-T و POE / POE + بعيدة المدى.





خصائص المنتج


كابل الأمن الداخلي غير المحمي من 24 AWG، 4 أزواجقطر أصغر، تم تحسينها لتعزيز المؤشرات التقنية بشكل كبير ، بما في ذلك التخفيف و NEXT. إنها تلبي متطلبات معايير Q TC J1.1-2018 من شركة شانغهاي تيانتشينغ للتكنولوجيا الاتصالات.و "معايير كابلات الأمان" (المسماة مؤقتا، لا تزال قيد الإعداد) من قبل وزارة الأمن العام.



يضمن الكابل نقل الكابلات عالية السرعة ومستقرة ، تستخدم أساسًا لمراقبة الفيديو ، ومراقبة الوصول ، والإنتركوم في نظام أمن المبنى.





معايير التطبيق


إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2



كابل إيثرنت بالجملة UTP CAT5E 24AWG BC PVC جاكيت 100 ميجا هرتز برتقالي 0

التفاصيل التقنية



  أداء ناقل الحركة الفئة 5E TC
التردد (MHz) 4 10 20 31.25 62.5 100 150
IL الضعف (dB/100M) 3.8 6.1 11 15.8 17.9 20 23.6
التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) 80 77 61.1 58.2 62 66.3 47.7
القوة NEXT وPS NEXT (dB) 68.8 60.3 52.9 50.5 46.9 41.9 40.1
معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) 82.2 72.7 76.3 75.7 69.6 71.3 68.7
طاقة ACR-F و PS ACR-F (dB) 68.7 64.2 69.5 69.2 66.5 61 56.3
خسارة العودة (RL، dB) 46 66.6 37.5 41.5 36.9 32.2 28.9


الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.



المواصفات الفيزيائية
حجم الموصل (القيمة الاسمية)
4 × 2 × 0.48 (AWG24)
قطر الكابل الخارجي (اسمياً)
قيمة)
5.0 ملم
الوزن (305m، مع الحزمة،
القيمة الاسمية)
9 كجم





  الخصائص الكهربائية
مقاومة التيار المباشر (20 درجة مئوية)
100Ω/km
قدرة الأرض 5،6 nF/100m (@ 1kHz)
عائق خصائص 100 ميغا هرتز
100Ω±15Ω
خسارة التحويل العرضي (TCL)
≥ 50dB-10×lgf (4-100MHz)
تأخير الميل
لا شيء مطلوب
الـ NVP
69%
الطاقة عبر الايثنتر (POE) قوة محسنة عبر إيثيرنت تحت IEEE 802.3at





  الخصائص الميكانيكية
الحد الأدنى لقطر الانحناء (الديناميكي)
20ملم
الحد الأدنى لقطر الانحناء (الواقف)
40ملم
حد أقصى لجهد التثبيت
100N
القدرة على مكافحة التطويق 1000N/10cm
القدرة على مقاومة الصدمات ≥ 10 مرات
نطاق درجة حرارة التثبيت -0°C ~ +40°C
نطاق درجة حرارة العمل
-20°C ~ +75°C





قابلية الإشتعال (PVC)
مقاومة الشعلة في PVC GB/T 18380.12 (IEC 60332-1-2)
تصنيف الحريق CM/CMR UL 1581





  قابلية الإشتعال (LSZH)
مقاومة اللهب (من سلك واحد) GB/T 18380.12 (IEC 60332-1-2)
كثافة الدخان GB/T 17651 (IEC 61034-1/2)
غاز الهالوجين الخطير GB/T 17650.1/.2 (IEC 60754-1/2)
