تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-11-5-2P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
الفئة 5 U/UTP |
مادة سترة: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
لا.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
النوع: |
الفئة 5 U/UTP |
مادة سترة: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
نعم.. |
سلك تفريغ: |
لا.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |

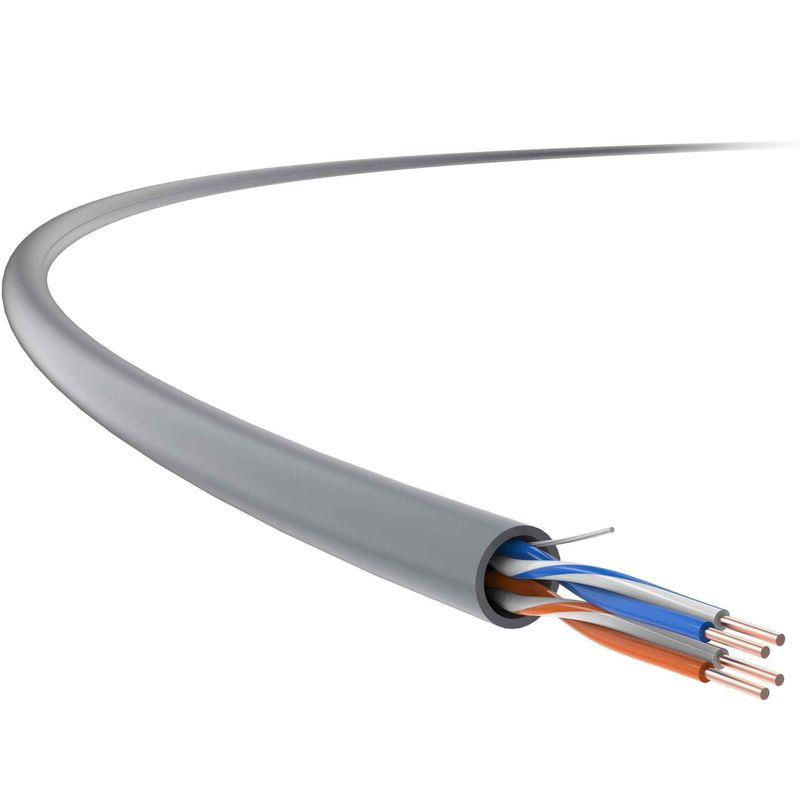

كابل فئة 5 ، كابل هاتف فئة 5 ، كابل هاتف فئة 5 ، تطبيق مزدوج
يمكن تطبيقه في الاتصالات الصوتية والفيديوكجزء من نظام كابلات الاتصالات الذي يمتد من منفذ الاتصالات في منطقة العمل إلى لوحات التوصيل في غرفة التوزيع، وفي الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
خصائص المنتج
كابل TC من فئة 5يزيد من طول الوضع، يستثمر مادة عازلة عالية الجودة في سترة، ولهاتردد عمل 100MHz، تستخدم بشكل رئيسي لنقل الصوت.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | القطة5 | |||||
| التردد (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 |
| IL الضعف (dB/100M) | 3.7 | 6 | 8.8 | 11.6 | 15.9 | 19.9 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 76 | 79 | 65.1 | 58.2 | 62.9 | 52.9 |
| القوة NEXT وPS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 |
| طاقة ACR-F و PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 |
| خسارة العودة (RL، dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
2 × 2 × 0.5 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
4.5ملم
|
| الوزن (1000m، مع الحزمة، القيمة الاسمية) |
10 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
95Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
لا شيء مطلوب
|
| تأخير الميل |
45ns/100m
|
| الـ NVP |
69%
|
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
18ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
36ملم
|
| حد أقصى لجهد التثبيت |
50N
|
| القدرة على مكافحة التطويق | 500N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل |
-20°C ~ +75°C
|
| قابلية الإشتعال (PVC) | |
| مقاومة الشعلة في PVC | GB/T 18380.12 (IEC 60332-1-2) |
| تصنيف الحريق CM/CMR | UL 1581 |
| قابلية الإشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/2) |
