تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: بروتوكول نقل الملفات FTP-31-5E-4P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 صندوق
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
الفئة 5e F/UTP |
الغلاف الخارجي: |
PE ، أسود |
حزام من البوليستر: |
حيوان أليف |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
لا.. |
سلك تفريغ: |
نعم.. |
النوع: |
الفئة 5e F/UTP |
الغلاف الخارجي: |
PE ، أسود |
حزام من البوليستر: |
حيوان أليف |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
حبل التمزق: |
لا.. |
سلك تفريغ: |
نعم.. |

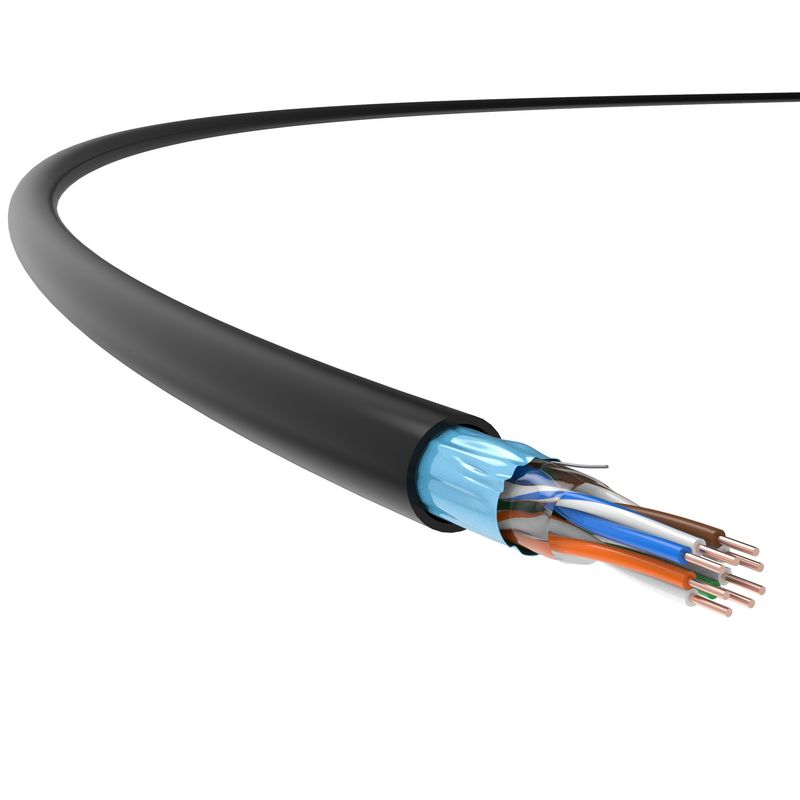

كابلات فئة 5e، كابلات فئة 5e للخارج، كابلات فئة 5e للخارج
يمكن تطبيقه في الكابلات الأفقية الخارجية، الجزء من نظام كابلات الاتصالات.
سلسلة FTP-31 من TC، نظام الكابلات المغطاة في الهواء الطلق Cat 5eتردد الاختبار يصل إلى 150MHZ، أعلى من الكابلات الأخرى من فئة 5e مع معيار الصناعة من 100 ميغا هرتز.
في هذه الأثناء، يدعمأحدث تطبيقات 2.5G Base-T و Power Over Ethernet (POE/POE+).
خصائص المنتج
TC's Cat 5e، 24 AWG، 4 أزواج، الكابل الخارجي المحمي يعتمدالدرع الكلي من ورق الألومنيوم، تم تحسينها لتعزيز المؤشرات التقنية بشكل كبير ، بما في ذلك الضعف و NEXT ، والتي تتجاوز المعلمات المحددة في GB / T 18015.5 (IEC 61156-5) معايير وضمان نقل الكابلات عالية السرعة ومستقرة.
في الوقت نفسه، فإنه يتصرف على متطلبات مشاريع التجديد والكابلات المنظمة في المباني الجديدة.
معايير التطبيق
إضافةً إلى ذلك، يجب أن يتم تقييم الجودة المعتمدة في جميع أنحاء العالم.2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 5E | TC | |||||
| التردد (MHz) | 4 | 10 | 20 | 62.5 | 75 | 100 | 150 |
| IL الضعف (dB/100M) | 3.6 | 5.7 | 10.2 | 14.5 | 18.4 | 19 | 23.6 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 70 | 74 | 69 | 54 | 63 | 55 | 49 |
| القوة NEXT وPS NEXT (dB) | 72.3 | 61.4 | 55.1 | 54.2 | 46.2 | 44.9 | 42.1 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 91.7 | 99.3 | 90 | 84.7 | 86.2 | 86.7 | 82.7 |
| طاقة ACR-F و PS ACR-F (dB) | 80.1 | 75.8 | 71.8 | 75.8 | 80.5 | 73.2 | 70.2 |
| خسارة العودة (RL، dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.52 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
6.2ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
12 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المباشر (20 درجة مئوية) |
95Ω/km
|
| قدرة الأرض | 5،6 nF/100m (@ 1kHz) |
| عائق خصائص 100 ميغا هرتز |
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20×lgf (100-250MHz)
|
| تأخير الميل |
45ns/100m
|
| الـ NVP |
69%
|
|
الطاقة عبر الايثنتر (POE)
|
قوة محسنة عبر إيثيرنت تحت IEEE 802.3at
|
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
24ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
48ملم
|
| حد أقصى لجهد التثبيت |
100N
|
| القدرة على مكافحة التطويق | 1000N/10cm |
| القدرة على مقاومة الصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0°C ~ +40°C |
| نطاق درجة حرارة العمل |
-40°C ~ +60°C
|
