تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-13-6-4P
شروط الدفع والشحن
الحد الأدنى لكمية: 50 علبة
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
يكتب: |
Cat 6 U / UTP |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
مادة موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
رقم |
حبل التمزق: |
نعم |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
يكتب: |
Cat 6 U / UTP |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
مادة موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
رقم |
حبل التمزق: |
نعم |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |

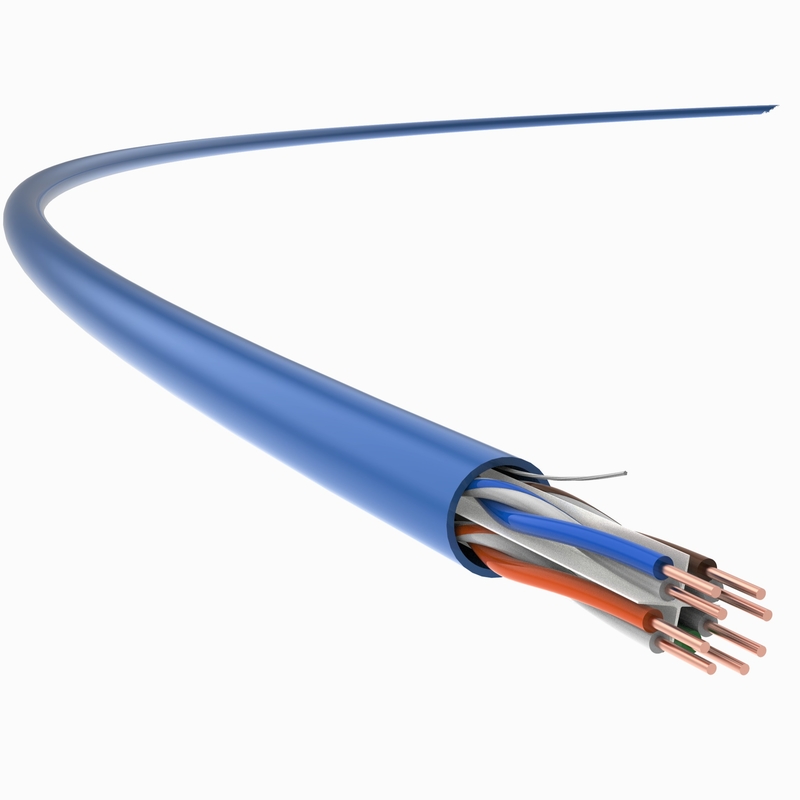

كابل Cat 6 ، كابل شبكة UTP Cat 6 ، نحاسي عاري ، 24AWG ، 0.53 مم ، سترة PVC ، تطبيق داخلي
يمكن استخدامه في الكابلات الأفقية ، كجزء من نظام كابلات الاتصالات الذي يمتد من منفذ اتصالات منطقة العمل إلى لوحات التصحيح في غرفة التوزيع ، وفي الكابلات السكنية التي تمتد من منفذ اتصالات المستخدم إلى لوحات التوصيل.
سلسلة TC's UTP-13/23 ، نظام الكابلات غير المحمية Cat 6 الداخلي يستثمر فيموصلات AWG24 جديدة بقطر أصغر.
مواصفات المنتج
يعتمد كابل TC's Cat 6 ، 24 AWG ، 4 أزواج ، غير المحميالشريحة الممتازة من النوع المتقاطع، تم تحسينها لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين و NEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5) وتضمن نقل الكابلات عالي السرعة والمستقر.
حجمه الصغير يجعل من السهل بناء الحقل.في الوقت نفسه ، يعمل على متطلبات النقل العالي في مركز البيانات ، والكابلات الهيكلية في المباني الجديدة.
معايير التطبيق
GB / T 18233 (ISO / IEC 11801) ؛غب 50311 ؛TIA / EIA568-C.2
تفاصيل تقنية
| أداء النقل | القط 6 | TC | |||||
| التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| توهين IL (ديسيبل / 100 م) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NEXT Power و PS NEXT (ديسيبل) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F Power و PS ACR-F (ديسيبل) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| خسارة العودة (RL ، ديسيبل) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
| الخصائص الكهربائية | |
| مقاومة التيار المستمر (20 ℃) |
95Ω / كم
|
| سعة الأرض | ≦ 5.6 nF / 100m (@ 1 كيلو هرتز) |
| مقاومة مميزة 100 ميجا هرتز |
100Ω ± 15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
| انحراف التأخير | 25 نانو / 100 م |
| NVP |
65٪
|
| الطاقة عبر إيثرنت (POE) | تعزيز الطاقة عبر إيثرنت بموجب معيار IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى من نصف قطر الانحناء (ديناميكي) |
24 ملم
|
| الحد الأدنى لنصف قطر الانحناء (ثابت) |
48 ملم
|
| أقصى شد التثبيت |
100N
|
| قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
| القدرة المضادة للصدمات | ≥ 10 مرات |
| نطاق درجة حرارة التثبيت | -0 ℃ ~ + 40 ℃ |
| نطاق درجة حرارة العمل | -20 درجة مئوية ~ + 75 درجة مئوية |
| القابلية للاشتعال (PVC) | |
| مقاومة اللهب PVC | GB / T 18380.12 (IEC 60332-1-2) |
| تقييم النار سم | UL 1581 |
