تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: FTP-11-6A-4P-V1
شروط الدفع والشحن
الحد الأدنى لكمية: 50 علبة
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
يكتب: |
Cat 6A F / UTP |
مادة موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
مادة سترة: |
PVC |
سلك تفريغ: |
نعم |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
حبل التمزق: |
نعم |
يكتب: |
Cat 6A F / UTP |
مادة موصل: |
99.99٪ ق |
موصل OD: |
23 أوغ |
مادة سترة: |
PVC |
سلك تفريغ: |
نعم |
عبر المفتاح: |
PE |
عازلة: |
HDPE |
حبل التمزق: |
نعم |

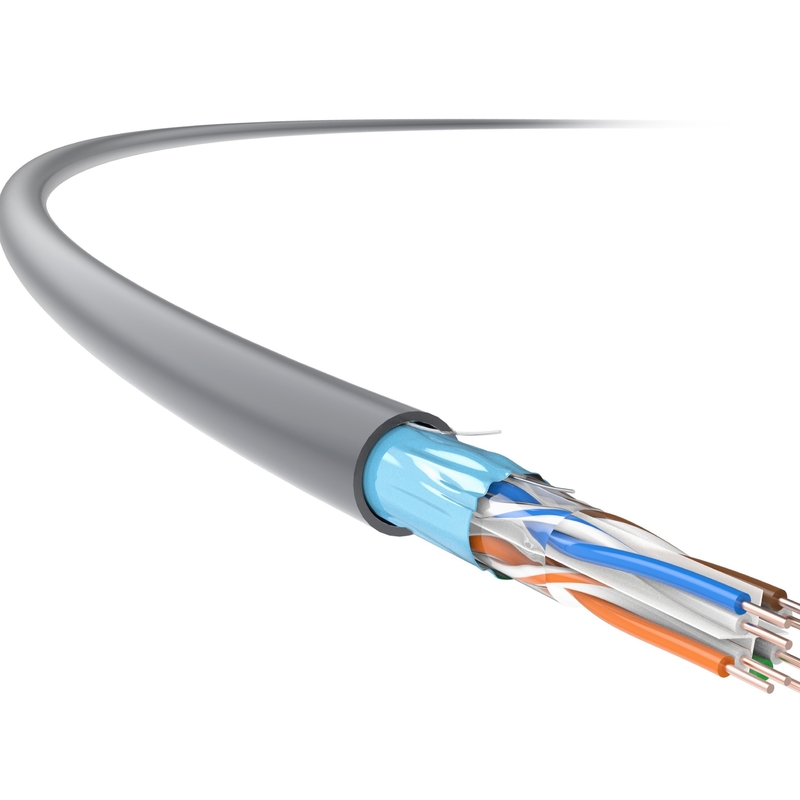

كابل Cat 6A ، كابل شبكة CAT6A ، كابل FTP CAT6A ، تطبيق كابل إيثرنت CAT 6A
يمكن استخدامه في الكابلات الأفقية ، كجزء من نظام كابلات الاتصالات الذي يمتد من منفذ اتصالات منطقة العمل إلى لوحات التصحيح في غرفة التوزيع ، وفي الكابلات السكنية التي تمتد من منفذ اتصالات المستخدم إلى لوحات التوصيل.
مواصفات المنتج
يعتمد كابل TC's Cat 6A ، 23 AWG ، 4 أزواج ، U / FTP المحميعبر خدد من النوع ودرع رقائق الألومنيوم العام، تم تحسينه لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين ، والتالي ، والمرفق ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
إنه مفيد بشكل خاص في البعضالبيئات الكهرومغناطيسية القاسيةحيث يلزم نقل كبل عالي السرعة ومستقر.
في الوقت نفسه ، يعمل على متطلبات النقل العالي في مركز البيانات ، والكابلات الهيكلية المهيكلة في المباني الجديدة.
معايير التطبيق
TIA / EIA568-C.2
تفاصيل تقنية
| أداء النقل | Cat.6A | TC | |||||
| التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| توهين IL (ديسيبل / 100 م) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NEXT Power و PS NEXT (ديسيبل) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F Power و PS ACR-F (ديسيبل) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| خسارة العودة (RL ، ديسيبل) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
| المواصفات المادية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
| القطر الخارجي للكابل (الاسمي القيمة) |
7.3 ملم
|
| الوزن (305 م ، مع العبوة ، قيمة رمزية) |
18 كجم
|
| الخصائص الكهربائية | |
| مقاومة التيار المستمر (20 ℃) |
93.8Ω / كم
|
| سعة الأرض | ≦ 5.6 nF / 100m (@ 1 كيلو هرتز) |
| مقاومة مميزة 100 ميجا هرتز |
100Ω ± 15Ω
|
| الخصائص الميكانيكية | |
| الحد الأدنى من نصف قطر الانحناء (ديناميكي) |
29 ملم
|
| الحد الأدنى لنصف قطر الانحناء (ثابت) |
58 ملم
|
| أقصى شد التثبيت |
100N
|
| قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
| القابلية للاشتعال (LSZH) | |
| مقاومة اللهب (من سلك واحد) | GB / T 18380.12 (IEC 60332-1-2) |
| مقاومة اللهب (للأسلاك المجمعة) | GB / T 18380.35 (IEC 60332-3-24) |
| كثافة الدخان | GB / T 17651 (IEC 61034-1 / -2) |
| غاز الهالوجين الخطير | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
