كابل Cat 6 ، كابل شبكة Cat 6 ، كابل إيثرنت Cat 6 ، تطبيق كابل FTP Cat 6

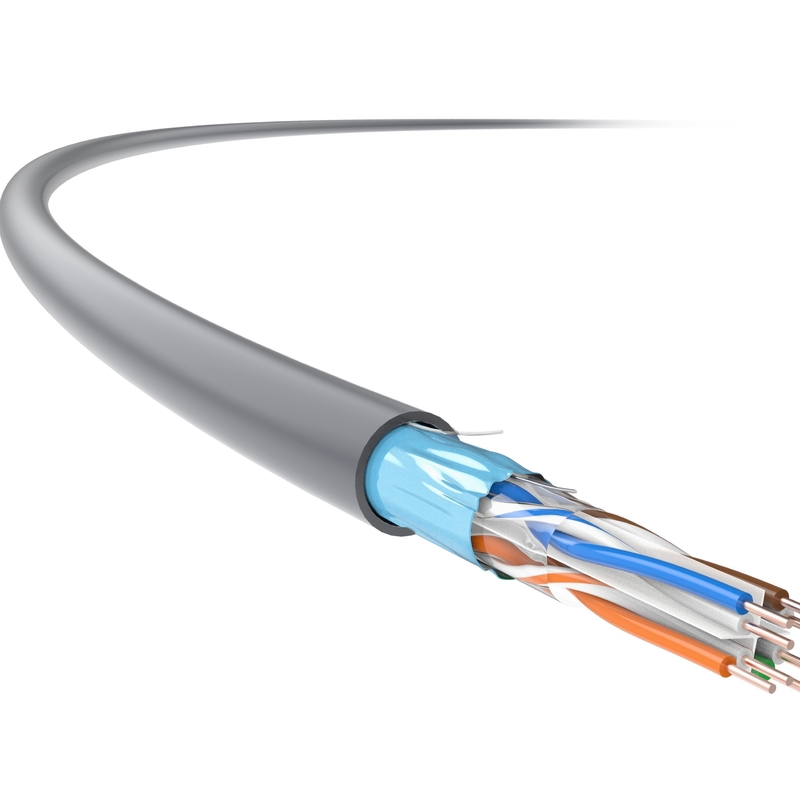

سلسلة U / FTP-11 من TC ، نظام الكابلات المحمي الداخلي Cat 6 ، لديهاتردد الاختبار يصل إلى 350 ميجا هرتز، أعلى من كابلات Cat 6 الأخرى بمعيار صناعي يبلغ 250 ميجاهرتز.
في غضون ذلك ، فإنه يدعمتطبيقات 5G Base-T و Power Over Ethernet (POE / POE +).
مواصفات المنتج
تم تصميم الهيكل المحمي للحصول على أفضل أداء ANEXT وتطبيقات 5G Base-T ، وهي مفيدة بشكل خاص في بعض التطبيقاتالبيئات الكهرومغناطيسية القاسيةحيث يلزم نقل كبل عالي السرعة ومستقر.
في الوقت نفسه ، تعمل وفقًا لمتطلبات الكابلات الهيكلية في المباني الجديدة.
معايير التطبيق
TIA / EIA568-C.2
تفاصيل تقنية
أداء النقل | القط 6 | TC | |||||
التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
توهين IL (ديسيبل / 100 م) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30.8 |
توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 94.1 | 76.1 | 78.7 | 77.4 | 70.2 | 68 | 68.3 |
NEXT Power و PS NEXT (ديسيبل) | 86.4 | 70.5 | 69.5 | 58 | 49.7 | 52.8 | 46.8 |
مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 99.4 | 94.5 | 75.7 | 66.4 | 52.7 | 51.6 | 45.2 |
ACR-F Power و PS ACR-F (ديسيبل) | 84.6 | 73.8 | 58.2 | 58.9 | 44 | 44 | 40 |
خسارة العودة (RL ، ديسيبل) | 40.8 | 43.4 | 33.9 | 42.6 | 30 | 21.8 | 18.8 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
المواصفات المادية | |
حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.57 (AWG23)
|
القطر الخارجي للكابل (الاسمي القيمة) |
8.0 ملم
|
الوزن (305 م ، مع العبوة ، قيمة رمزية) |
17 كجم
|
الخصائص الكهربائية | |
خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
انحراف التأخير | 25 نانو / 100 م |
NVP |
69٪
|
الطاقة عبر إيثرنت (POE) | تعزيز الطاقة عبر إيثرنت بموجب معيار IEEE 802.3at |
الخصائص الميكانيكية | |
قدرة مكافحة البثق | 1000 نيوتن / 10 سم |
القدرة المضادة للصدمات | ≥ 10 مرات |
نطاق درجة حرارة التثبيت | -0 ℃ ~ + 40 ℃ |
نطاق درجة حرارة العمل | -20 درجة مئوية ~ + 75 درجة مئوية |
القابلية للاشتعال (LSZH) | |
مقاومة اللهب (من سلك واحد) | GB / T 18380.12 (IEC 60332-1-2) |
مقاومة اللهب (للأسلاك المجمعة)
|
GB / T 18380.35 (IEC 60332-3-24)
|
كثافة الدخان | GB / T 17651 (IEC 61034-1 / -2) |
غاز الهالوجين الخطير | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
