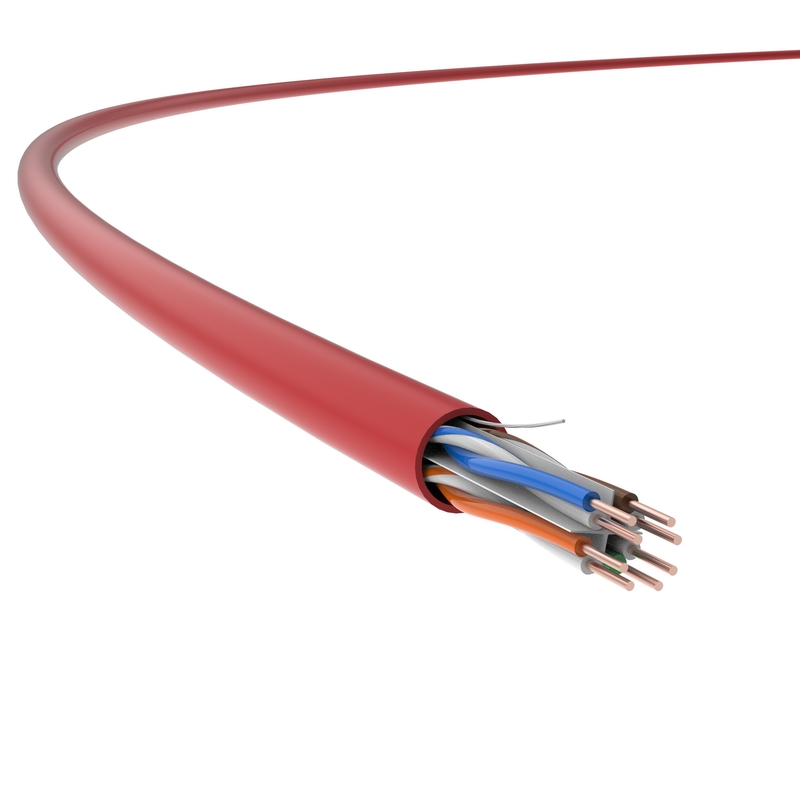

كابل UTP Cat 6 ، كابل مضاد للقوارض ، كابل Cat 6 المضاد للفئران ، كابل مقاوم للقوارض ، تطبيق 24 AWG
يمكن استخدامه في الكابلات الأفقية ، كجزء من نظام كابلات الاتصالات الذي يمتد من منفذ اتصالات منطقة العمل إلى لوحات التصحيح في غرفة التوزيع ، وفي الكابلات السكنية التي تمتد من منفذ اتصالات المستخدم إلى لوحات التوصيل.
مواصفات المنتج
يعتمد كابل TC's Cat 6 ، 24 AWG ، 4 أزواج ، غير المحميعبر من نوع خددومع سترة خارجية من مادة خاصة مقاومة للقوارض، تم تحسينه لتحسين المؤشرات الفنية بشكل كبير ، بما في ذلك التوهين و NEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
في الوقت نفسه ، يعمل على متطلبات النقل العالي في مركز البيانات ، والكابلات الهيكلية في المباني الجديدة.
معايير التطبيق
TIA / EIA568-C.2
تفاصيل تقنية
أداء النقل | القط 6 | TC | |||||
التردد (ميجاهرتز) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
توهين IL (ديسيبل / 100 م) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
توهين الحديث المتبادل بالقرب من النهاية (التالي ، ديسيبل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT Power و PS NEXT (ديسيبل) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
مستوى متساوٍ من توهين الحديث المتبادل البعيد (ACR-F ، ديسيبل) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
ACR-F Power و PS ACR-F (ديسيبل) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
خسارة العودة (RL ، ديسيبل) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
ملاحظات: عادةً ما يتم قياس القيم الواردة في الجدول أعلاه ، وفقًا لـ IEC 61156-9.
المواصفات المادية | |
حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.53 (AWG24)
|
القطر الخارجي للكابل (الاسمي القيمة) |
6.0 ملم
|
الوزن (305 م ، مع العبوة ، قيمة رمزية) |
13 كجم
|
الخصائص الكهربائية | |
خسارة التحويل العرضي (TCL) |
≥ 55dB-20 × lgf (100-2000 ميجا هرتز)
|
انحراف التأخير | 45 ن / 100 م |
NVP |
65٪
|
الطاقة عبر إيثرنت (POE) | تعزيز الطاقة عبر إيثرنت بموجب معيار IEEE 802.3at |
الخصائص الميكانيكية | |
الحد الأدنى من نصف قطر الانحناء (ديناميكي) |
24 ملم
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
48 ملم
|
أقصى شد التثبيت |
100N
|
القابلية للاشتعال (القوارضمقاومةLSZH) | |
مقاومة اللهب (من سلك واحد) | GB / T 18380.12 (IEC 60332-1-2) |
كثافة الدخان | GB / T 17651 (IEC 61034-1 / -2) |
غاز الهالوجين الخطير | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
