تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TC
إصدار الشهادات: UL, RoSH, REACH, CE
رقم الموديل: UTP-15-5E-4P-AF
شروط الدفع والشحن
الحد الأدنى لكمية: 50 علبة
الأسعار: negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
شروط الدفع: ويسترن يونيون ، T / T ، L / C ، MoneyGram
النوع: |
يو/يو تي بي |
عبر المفتاح: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
نعم.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |
النوع: |
يو/يو تي بي |
عبر المفتاح: |
مادة بي.في.سي |
العزل: |
HDPE |
المواد موصل: |
99.99٪ ق |
موصل OD: |
24 أوغ |
سلك تفريغ: |
لا.. |
حبل التمزق: |
نعم.. |
المعايير: |
GB/T 18233 (ISO/IEC 11801); GB / T 18233 (ISO / IEC 11801) ؛ GB 50311; غب 50 |

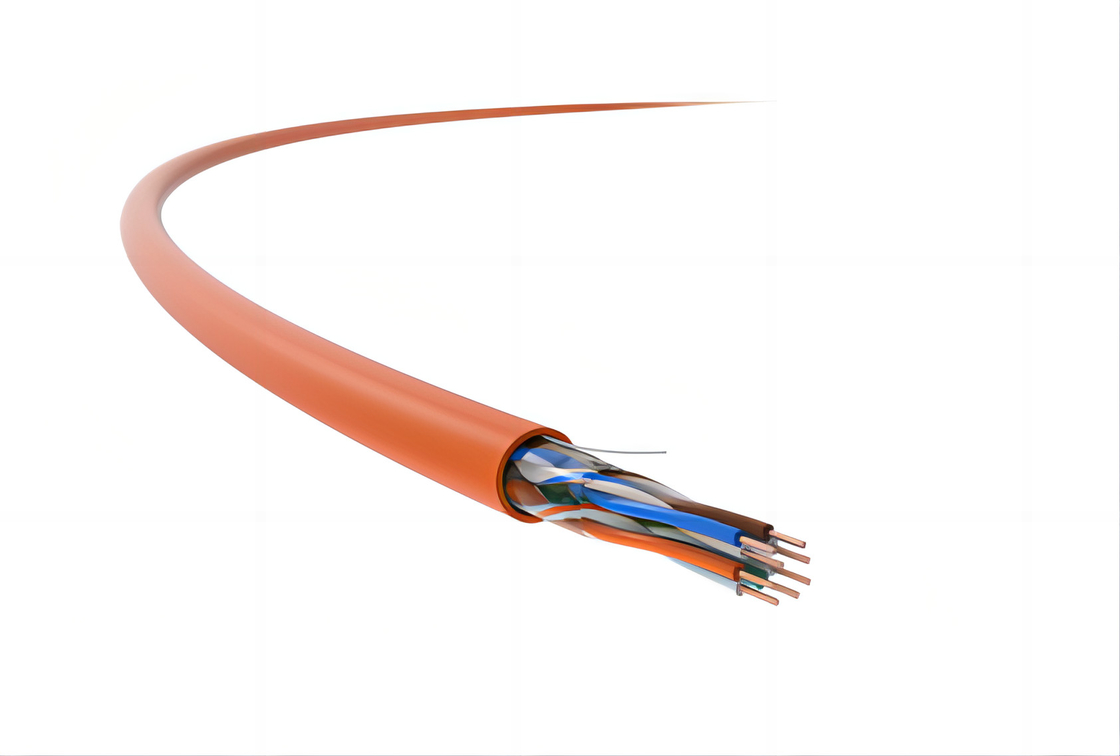

كابل UTP Cat 6 ، كابل مضاد للقوارض ، كابل Cat 6 ضد الفئران ، كابل مقاوم للقوارض ، 24 AWG التطبيق
يمكن تطبيقه في الكابلات الأفقية، كجزء من نظام كابلات الاتصالات التي تمتد من منفذ الاتصالات في منطقة العمل إلى ألواح التوصيل في غرفة التوزيع،و في الكابلات السكنية التي تمتد من منفذ الاتصالات السلكية واللاسلكية للمستخدم إلى ألواح التصحيح.
خصائص المنتج
تسي's Cat 6، 24 AWG، 4 أزواج، كابل داخلي غير محمي تعتمدطابعة الصليب,مع سترة خارجية من مادة خاصة مقاومة للقوارض، تم تحسينها لتعزيز المؤشرات التقنية بشكل كبير ، بما في ذلك الضعف و NEXT ، والتي تتجاوز المعلمات المحددة في معايير GB / T 18015.5 (IEC 61156-5).
في الوقت نفسه، فإنه يعمل على متطلبات نقل عالية في مركز البيانات، والكابلات المنظمة في المباني الجديدة.
معايير التطبيق
TIA/EIA568-C2
التفاصيل التقنية
| أداء ناقل الحركة | الفئة 5E | TC | |||||
| التردد (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL الضعف (dB/100M) | 3.8 | 6.1 | 11.0 | 15.8 | 17.9 | 20.0 | 23.6 |
| التخفيف من الصوت المتقاطع بالقرب من النهاية (NEXT ، dB) | 80.0 | 77.0 | 61.1 | 58.2 | 62.0 | 66.3 | 47.7 |
| القوة NEXT وPS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| معدل متساوٍ من الضعف عبر الصوت في الطرف الأقصى (ACR-F، dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| طاقة ACR-F وPS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61.0 | 56.3 |
| خسارة العودة (RL، dB) | 46.0 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
الملاحظات: يتم قياس القيم المنعكسة في الجدول أعلاه عادةً، وفقًا لـ IEC 61156-9.
| المواصفات الفيزيائية | |
| حجم الموصل (القيمة الاسمية) |
4 × 2 × 0.48 (AWG24)
|
| قطر الكابل الخارجي (اسمياً) قيمة) |
5.0 ملم
|
| الوزن (305m، مع الحزمة، القيمة الاسمية) |
9 كجم
|
| الخصائص الكهربائية | |
|
مقاومة التيار المباشر (20 درجة مئوية)
|
100Ω/km
|
|
قدرة الأرض
|
5،6 nF/100m (@ 1kHz)
|
|
عائق خصائص 100 ميغا هرتز
|
100Ω±15Ω
|
| خسارة التحويل العرضي (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| تأخير الميل |
لا شيء مطلوب
|
| الـ NVP |
69%
|
| الطاقة عبر الايثنتر (POE) | قوة محسنة عبر إيثيرنت تحت IEEE 802.3at |
| الخصائص الميكانيكية | |
| الحد الأدنى لقطر الانحناء (الديناميكي) |
20ملم
|
| الحد الأدنى لقطر الانحناء (الواقف) |
40ملم
|
| حد أقصى لجهد التثبيت |
100N
|
|
القدرة على مكافحة التطويق
|
1000N/10cm
|
|
القدرة على مقاومة الصدمات
|
≥ 10 مرات
|
|
نطاق درجة حرارة التثبيت
|
-0°C ~ +40°C
|
|
نطاق درجة حرارة العمل
|
-20°C ~ +75°C
|
| قابلية الإشتعال (الجرذان)المقاومةLSZH) | |
| مقاومة اللهب (من سلك واحد) | GB/T 18380.12 (IEC 60332-1-2) |
| كثافة الدخان | GB/T 17651 (IEC 61034-1/2) |
| غاز الهالوجين الخطير | GB/T 17650.1/.2 (IEC 60754-1/-2) |
